Compacte Bluetooth Smart module

23 november 2014, 23:00
Compacte Bluetooth Smart module
Compacte Bluetooth Smart module

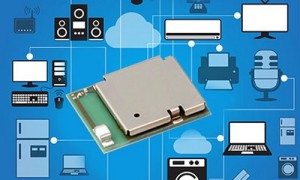

Taiyo Yuden introduceert een compacte Bluetooth Smart module die het door zijn geïntegreerde antenne en filter en toegang tot microcontroller-randapparaten eenvoudiger maakt om toepassingen voor het Internet of Things (IoT) te ontwerpen. De module met afmetingen van 12,9 x 9,6 x2.0 mm voldoet aan de Bluetooth v4.0 low-energy specificatie. Het hart van de module wordt gevormd door een Nordic Semiconductor nRF51822 system-on-chip. Deze bevat een 32-bits ARM Cortex M0 processor, waarop de Bluetooth protocol stack wordt uitgevoerd, plus 256KB flashgeheugen en16KB RAM.

De Bluetooth module met typeaanduiding EYSFCNZXX heeft 29 I/O-pennen waarvan sommige kunnen worden geconfigureerd als SPI-, I²C- of UART-interfaces, en andere toegang geven tot de 8/9/10-bits 6-kanaals A/D-converter waardoor sensors direct op de module kunnen worden aangesloten. Door het hoge integratieniveau zijn er vrijwel geen externe onderdelen nodig, en met de directe I/O-toegang kunnen eenvoudige toepassingen zonder externe microcontroller of extern geheugen worden gerealiseerd. De Bluetooth module werkt op een voedingsspanning tussen 1,8 V en 3,6 V en bevat twee kristaloscillatoren voor de klokvoorziening tijdens normaal gebruik en in de slaapmodus.
