Een CRT-testpatroongenerator gebouwd rond een ESP32-ontwikkelbord is een slimme oplossing voor een heel specifiek probleem: u wilt snel een oude tv beoordelen, maar u wilt niet een hele console (of andere videobron) meeslepen naar iemands werkplaats of een kringloopwinkel. De pockettool van Nicholas Murray geeft PAL/NTSC-composietvideo uit en laat u met een druk op de knop door testbeelden bladeren.

CRT-testpatroongenerator: Wat is het?

De bouw gebruikt een ESP32-gebaseerde M5StickC PLUS2 en een klein uitbreidingsprintje dat via een eenvoudig weerstanden-netwerk en een RCA-connector een composietvideouitgang biedt.

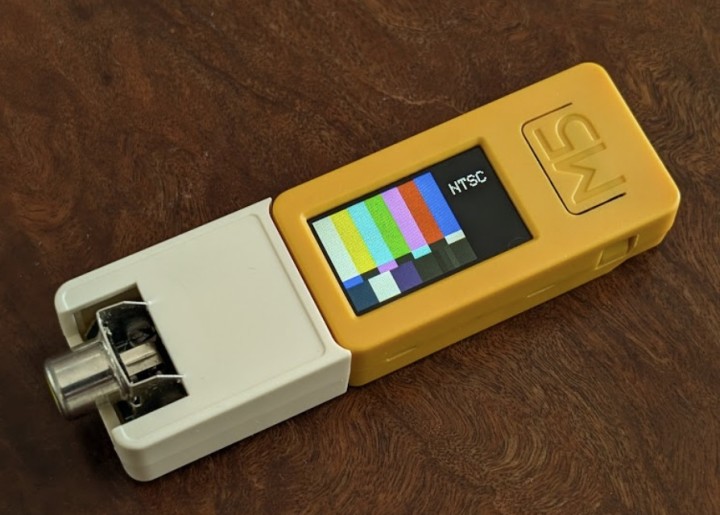

M5Stack Composite Test Pattern Generator
De M5Stack Composiet Testpatroongenerator. Bron: nmur op GitHub.


In het projectartikel noemt Hackaday de praktische details die het apparaat bruikbaar maken in het veld: een grote knop om door de patronen te bladeren, een zijschakelaar om NTSC of PAL te kiezen en het ingebouwde kleurenscherm toont direct het geselecteerde signaal zodat u precies weet wat u uitstuurt.

Hoe werkt het en hoe laadt u het?

Aan de softwarekant beschrijft de broncode op GitHub de functies duidelijk: PAL/NTSC-ondersteuning, meerdere patronen, RGB565-kleur en een ingebouwde accu/scherm-combinatie voor snelle CRT-checks. Firmware-flashen is heel eenvoudig: u sluit het apparaat aan via USB en gebruikt een browserinstaller; soms zijn USB-serieel drivers nodig, afhankelijk van uw setup.

Waarom handig voor retro-apparatuur

Voor CRT-aankoop en snelle diagnose zijn patronen een snelle manier om geometriefouten, convergentieproblemen, kleurafwijkingen en algemeen gedrag te spotten, nog voordat u besluit een zwaar toestel mee naar huis te nemen. De M5StickC PLUS2 is zelf piepklein (48×24,0×13,5 mm), heeft een 1,14-inch display en bevat een 200 mAh accu, wat verklaart waarom deze CRT-testpatroongenerator écht in uw zak past en niet alleen ‘draagbaar’ is in de marketingzin van het woord. Wilt u de hardwaredetails weten? Het specificatieblad van M5Stack geeft snel antwoord.
