Curve-tracer met USB-aansluiting

31 juli 2014, 22:00
Curve-tracer met USB-aansluiting
Curve-tracer met USB-aansluiting

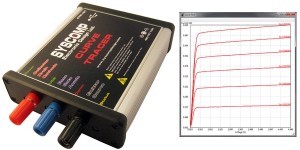

Het Canadese bedrijf Syscomp Electronic Design introduceert de CTR-101, een curve-tracer waarmee de karakteristieken van halfgeleiders met twee of drie aansluitingen in grafiekvorm kunnen worden weergegeven. Het apparaat wordt via USB op een pc aangesloten. De open-source software voor de grafische gebruikersinterface is compatibel met Windows, Linux en Mac. De CTR-101 is bedoeld voor het uitvoeren van routinemetingen en vormt daarmee een alternatief voor de huidige gecompliceerde en prijzige ‘hafgeleider-teststations’.

De nieuwe curve-tracer levert testspanningen tot 30 V en teststromen tot 1 A. De karakteristieken van halfgeleiders zoals diodes, bipolaire transistors, MOSFET’s en JFET’s worden gepulseerd gemeten waardoor de dissipatie van het testobject wordt beperkt. De curve-tracer is voorzien van thermische en overstroombeveiliging.

Technische eigenschappen:
Emitter/Source aansluiting: 0 - 30 V, resolutie 9,5 mV;
Collector/Drain aansluiting: 0 - 30 V, resolutie 9,5 mV;
Basis/Gate aansluiting:
0 - 1 mA, resolutie 2 µA;
0 - 1 A, resolutie 200 µA;
0 - 30 V, resolutie 9,5 mV, Rint = 4700 ohm;
Afmetingen: 105 x 33 x 110 mm.

In de Verenigde Staten wordt de CTR-101 geleverd door Saelig Company.
