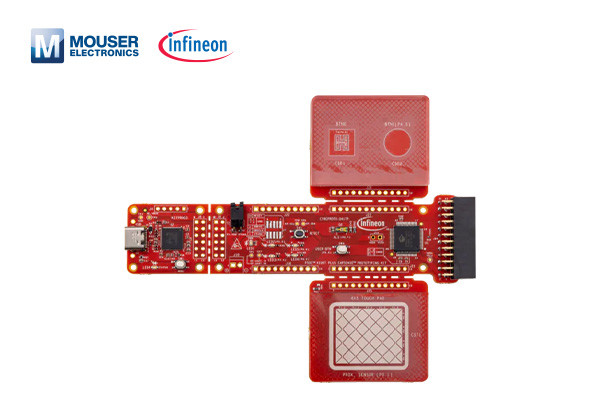

CY8CPROTO-041TP PSOC™ 4100T Plus-prototypingkit

De CY8CPROTO-041TP PSOC™ 4100T Plus-prototypingkit van Infineon Technologies is voor de PSOC™ 4100T Plus MCU, die wordt aangedreven door de 5e generatie CAPSENSE™-technologie van Infineon. De kit biedt een complete, kant-en-klare ervaring waarmee gebruikers de 5e generatie CAPSENSE- en Multi-Sense-technologie van Infineon kunnen verkennen en beoordelen. De kit stelt ontwikkelaars in staat om toepassingen te maken en te testen die gebruik maken van zelf-/mutuele capaciteitsdetectietechnologieën.


Kenmerken

• CY8C4147AZQ-T495 MCU
• ALS-sensorgebaseerde ADC-metingen
• Zelfcapacitief trackpad
• Wederzijds capacitief trackpad
• Zelfcapacitieve aanraakknop
• Wederzijdse capacitieve aanraakknop
• Nabijheidssensor
• Uitbreidbare connector voor aangepast bord
• Gebruikersinvoerknop
• Gebruikers-LED's met PWM-mogelijkheden

• Type-C^® USB-aansluiting
• ModusToobox™ BSP-ondersteuning
• Gebruiksvriendelijke prototyping kit
• Uitbreidbare connector
• Eenvoudige evaluatie van CAPSENSE
• Uitbreidbaar voor inductieve detectie
• Uitbreidbaar voor vloeistofniveaudetectie
• Uitbreidbaar voor CAPSENSE Hover Touch
• Toegang tot meerdere I/O's

Toepassingen

• Wearables en hearables
• AR/VR-bril
• Over-the-ear-koptelefoon
• Slimme huizen en apparaten
• Witgoed
• Aanrecht
• Schermen met aanraakbediening
• Slim verbonden Internet of Things (IoT) producten

• Andere consumenten- en industriële toepassingen
• Ouderlijk toezicht (PG) en gamen
• Consumentenelektronica
• Dimregelaars
• Afstandsbedieningen
• Printers
• Aanraakschermen

Inhoud van de kit

• PSOC 4100T Plus CAPSENSE prototypebord
• Snelstartgids (onderdeel van verpakking)
• 3 mm overlay (voor touchpadvleugel)

ModusToolbox Inschakelen

Dankzij het ModusToolbox-ontwikkelingsplatform kunnen CAPSENSE-toepassingen eenvoudig worden overgezet van de ene PSOC-microcontroller naar de andere, waardoor HMI-toepassingen schaalbaar zijn binnen brede productfamilies. ModuxToolbox-software is een moderne, uitbreidbare ontwikkelomgeving met ondersteuning voor verschillende Infineon-microcontrollers, waaronder de PSOC-apparaten. Het is een selectie van ontwikkeltools, bibliotheken en ingebedde runtime-assets, die een uitgebreide ontwikkelervaring bieden.

Infineon levert een uitgebreide set ontwikkelingshulpmiddelen om de PSOC 4100T Plus te ondersteunen. Het ModusToolbox-ontwikkelplatform ondersteunt de ontwikkeling van op CAPSENSE gebaseerde systemen met een geïntegreerde Sensor Designer-tool voor vloeistofniveaus en inductieve detectie en een touchfirmwarebibliotheek voor betrouwbare touchinterfaceontwerpen. Dankzij het ModusToolbox-platform kunnen CAPSENSE-toepassingen eenvoudig worden overgezet van de ene PSOC-microcontroller naar de andere, waardoor HMI-toepassingen schaalbaar zijn binnen brede productfamilies.

Het ModusToolbox-pakket bevat bureaubladprogramma's waarmee:

• Nieuwe embedded toepassingen gemaakt kunnen worden
• Softwarecomponenten beheerd kunnen worden
• Apparaatrandapparatuur en middleware geconfigureerd kunnen worden
• Gecompileerd, geprogrammeerd en gedebugd kan worden
