Eerste analoge voedingsregeling met geïntegreerde microcontroller

10 december 2013, 14:37
Eerste analoge voedingsregeling met geïntegreerde microcontroller
Eerste analoge voedingsregeling met geïntegreerde microcontroller

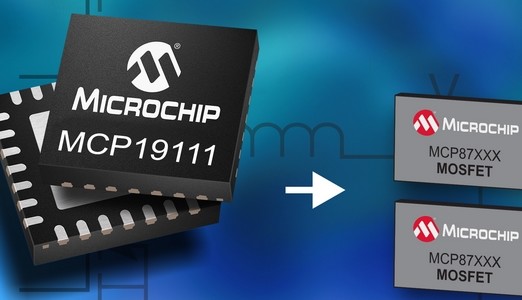

Microchip introduceert de eerste analoge voedingsregeling met geïntegreerde microcontroller. De combinatie van een analoge PWM-regeling met een volledige Flash-gebaseerde microcontroller combineert de snelheid, prestaties en resolutie van het analoge gedeelte met de flexibiliteit van een digitale besturing. In combinatie met nieuwe snelle power-MOSFET’s uit de MCP87xxx serie kunnen configureerbare DC/DC-spanningomzetters met hoog rendement worden gerealiseerd voor een brede reeks consumenten- en industriële toepassingen.



De MCP19111 digitaal uitgebreide analoge voedingsregeling werkt over een breed spanningsbereik van 4,5 tot 32 V en biedt een aanzienlijke verbetering in flexibiliteit ten opzichte van conventionele analoog-gebaseerde oplossingen. De MCP19111 componenten  hebben geïntegreerde MOSFET-stuurtrappen die zijn geconfigureerd voor synchrone, step-down applicaties. Voor de MCP19111 is een evaluatieboard beschikbaar (ADM00397), dat is voorzien van snelle MOSFET’s van Microchip. Dit evaluatieboard wordt aangeboden met standaard firmware, die door de gebruiker kan worden geconfigureerd via een MPLAB X IDE grafische gebruikersinterface (GUI) plug-in.



De MCP19111 controller wordt geleverd in een 5x5 mm, 28-pens QFN behuizing.
