Eerste HF/EMC-'camera'

25 februari 2015, 23:00
Eerste HF/EMC-'camera'
Eerste HF/EMC-'camera'

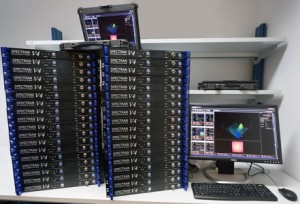

De Duitse fabrikant van spectrum-analyzers, Aaronia, heeft een meetopstelling ontworpen waarmee hoogfrequente elektromagnetische velden in ‘real-time’ zichtbaar kunnen worden gemaakt en waarmee EMC-metingen met vrijwel onbeperkte resolutie kunnen worden uitgevoerd. Het systeem met de naam ‘SPECTRAN RF VIEW’ werkt als een soort camera waarbij iedere pixel wordt gevormd door een spectrum-analyzer met bijbehorende breedbandantenne. De spectrum-analyzers zijn via een netwerk verbonden met een centrale server.

De antennes van de SPECTRAN RF VIEW zijn op gelijke afstand van elkaar in een X/Y-raster geplaatst. De meetgegevens (amplitude en/of frequentie) worden getoond in een ‘schaakbord’-weergave waarbij ieder veld van het schaakbord overeenkomt met een spectrum-analyzer. Met een camera-opstelling van 8 x 8 beeldpunten (64 spectrum-analyzers) kunnen al zeer gedetailleerde metingen van het stralingspatroon van antennes, of  van de uitgestraalde energie tijdens een EMC-test worden verkregen. Ondanks de grote hoeveelheid benodigde hardware is de prijs van de ‘camera’ volgens de fabrikant relatief laag: een 32-pixel-systeem met 6 GHz bandbreedte kost nog geen € 100,000. Een real-time versie die is gebaseerd op de meest recente SPECTRAN® V5 spectrum-analyzer wordt in de loop van 2015 verwacht.
De volgende ontwikkelstap is de uitbreiding met een Z-as waardoor een 3D-camerasysteem ontstaat.
