Elektor Grove I²C FM-radio-ontvanger
Elektor Grove I²C FM-radio-ontvanger

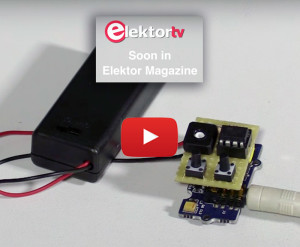

Dit is een demonstratie van een grappige kleine FM-radio die via een I²C bus kan worden bediend. We laten twee versies zien. De eerste bevat een ATtiny85, waarmee een kleine radio wordt gerealiseerd met een mini-plug (audio uitgang), een trimpotmeter (volume) en twee druktoetsen (scan op/neer) voor de zenderkeuze. De tweede versie bevat een ATmega328 met een draai-encoder voor een meer comfortabele bediening en een display waarin zowel de frequentie als het volume (als staafdiagram) worden weergegeven. De Grove is gebaseerd op de RDA5807M, een FM-stereo tuner-IC met volledig geïntegreerde synthesizer, middenfrequent-filters,  RDS/RBDS en MPX-decoder. Deze CMOS-tuner heeft multi-interface-ondersteuning en vereist een minimale hoeveelheid externe onderdelen. Hierdoor is de chip zeer geschikt voor draagbare toepassingen. De RDA5807M heeft een lage middenfrequentie en beschikt over een krachtige digitale audioprocessor voor optimale geluidskwaliteit bij wisselende ontvangstcondities. Het ontvangstbereik van de RDA5807M loopt van 50MHz tot 115MHz.
