AdvertisementDe BM15x heeft een Arm® Cortex® M33 MCU op 128 MHz, tot 1,524 MB flash, een ingebouwde 2,4 GHz multi-protocol zendontvanger, tot 256 KB RAM en een geïntegreerde PCB trace-antenne of een aansluiting voor een externe antenne. Deze functies zorgen voor een snellere marktintroductie en lagere ontwikkelingskosten.

De Fanstel BM15x-modules werden ontwikkeld om de PCB-kosten te minimaliseren en de efficiëntie in de productielijn van bluetooth-modules te maximaliseren. De BM15x kan worden geüpgraded naar de nRF54H20 BLE-module BMH20Cs.

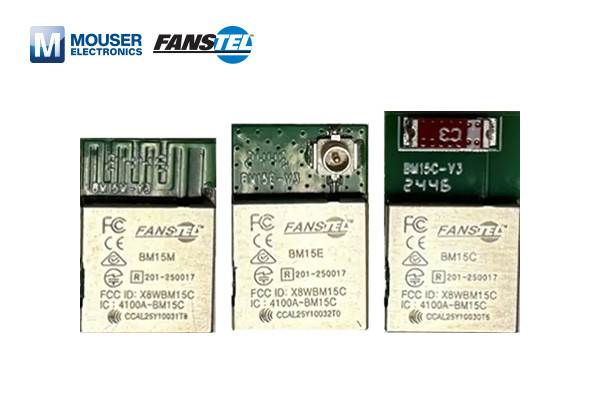

Fanstel BM15x Nordic nRF54-gebaseerde modules

Kenmerken

  • BLE 6.0, IEEE 802.15.4-2006 zendontvanger
    • Complete RF-oplossing met geïntegreerde antenne
    • BLE omvat 2 Mbps, 1 Mbps (-98 dBm gevoeligheid), 500 kbps, 125 kbps (-106 dBm gevoeligheid)
    • IEEE 802.15.4-2006 bij 250 kbps (-102 dBm gevoeligheid)
    • 4 Mbps, 2 Mbps, 1 Mbps bedrijfseigen
    • Programmeerbaar TX-vermogen, -8 dBm +8 dBm
    • AoA- en AoD-richtingbepaling met BLE
    • 128-bits AES/ECB/CCM/AAR co-processor (on-the-fly werking)
    • 12 mW TX-stroom bij 0 dBm, 1 Mbps, 1,8 V VDD
    • 7,5 mW RX-stroom, 1 Mbps, 1,8 V VDD
    • RSSI, 1 dB resolutie
  • MCU
    • Nordic nRF54L met Arm Cortex M33, 128 MHz
    • Flash/RAM op 1524 KB/256 KB, of 500 KB/96 KB
    • 505 EEMAC CoreMark score uitgevoerd vanuit niet-vluchtig geheugen, 3,95 CoreMark per MHz
    • Enkelprecisie drijvende komma-eenheid (FPU)
    • Geheugenbeveiligingseenheid (MPU)
    • Instructies voor digitale signaalverwerking (DSP)
    • Seriële draaddebug (SWD)
    • Data watchpoint en trace (DWT), embedded trace macrocell (ETM), instrumentation trace macrocell (ITM) en cross-trigger interface (CTI)
    • TPIU (Trace Port Interface Unit), 4-bits parallelle tracering van ITM- en ETM-tracegegevens; SWO (Serial Wire Output) tracering van ITM-gegevens
  • Platformbeveiliging
    • Beveiligd/niet-beveiligd geheugen
    • Symmetrische en asymmetrische cryptoversneller
    • Veilig sleutelbeheer
    • Sabotagedetectie
    • Onveranderlijke opstartpartitie
    • Debug-toegangspoortbeveiliging
    • Twee waakhondtimers voor veilige en niet-veilige context
  •  Randapparatuur
    • Twee realtime tellers (RTC) en een globale RTC (GRTC) die in de modus Systeem UIT kunnen draaien en een gedeelde systeemtimer implementeren
    • Zeven 32-bits timers met tellermodus
    • Vijf volledig uitgeruste seriële interfaces met EasyDMA, met ondersteuning voor l2C, SPI-controller/periferie en UART
    • Drie PWM-eenheden (pulsbreedtemodulator) met eenvoudige DMA
    • I2S tweekanaals inter-IC geluidsinterface
    • 14-bits bij 20 KS/s, 12-bits bij 250 KS/S of 10-bits bij 2MS/s ADC met maximaal acht programmeerbare versterkingskanalen
    • Near field communication (NFC)
    • Twee kwadratuurdecoders (QDEC)
    • 38 LGA-pinnen, 31 GPIO's
    • Ingebouwde inductoren voor DCDC-omvormer
    • 1,7 V tot 3,6 V voeding
    • Een extern 32,768 KHz kristal is niet nodig
    • -40 °C tot +105 °C bedrijfstemperatuur

Toepassingen

  • Draadloze IoT-producten
  • Medisch/gezondheidszorg
  • Smart homes
  • Industrieel IoT
  • Virtual reality en augmented reality (VR/AR)
  • PC-accessoires
  • Afstandsbedieningen
  • Spelcontrollers

Specificaties

  • BM15M
    • Gebruikt een nRF54L15-SoC
    • Cortex M33 MCU op 128 MHz, 1524 KB flash, 256 KB RAM
    • Geïntegreerde PCB-spoorantenne
    • Afmetingen 10,0 mm x 14,0 mm
  • BM15E
    • Gebruikt een nRF54L15-SoC
    • Cortex M33 MCU op 128 MHz, 1524 KB flash, 256 KB RAM
    • Een u.FL-connector voor externe antenne
    • Afmetingen 10,0 mm x 15,0 mm
  • BM15C
    • Gebruikt een nRF54L15-SoC
    • Cortex M33 MCU op 128 MHz, 1524 KB flash, 256 KB RAM
    • Geïntegreerde hoogwaardige chipantenne
    • Afmetingen 10,0 mm x 15,8 mm
