Gouwe Ouwe: de "Multitester"

Testapparatuur kan kostbare ruimte in de werkplaats in beslag nemen, vooral in kleinere ruimtes. Het compacte "Multitester"-ontwerp van E. Osterwick uit 1983 lost dit probleem op door meerdere eenvoudige testcircuits — een logische probe, klokpulsdetector en spanningsniveaudetector in één compacte eenheid te integreren. Het apparaat heeft geen display(s), maar geeft de output aan via een luidsprekertje.

Het Multitester-projekt

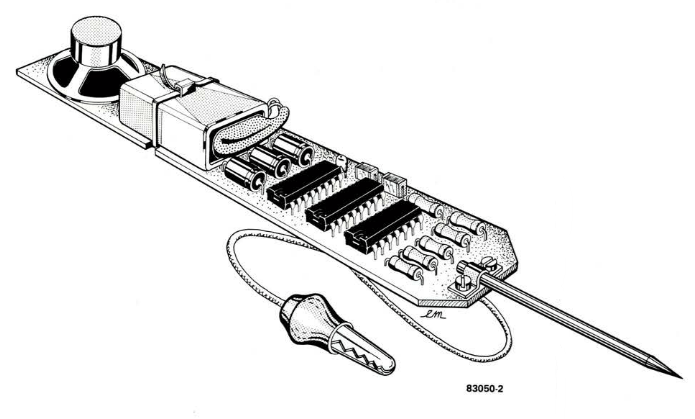

De multitester schakeling bestaat uit drie IC's en een mini-luidspreker. Ondanks zijn eenvoud kan hij op elk punt in een te testen schakeling vier verschillende parameters controleren.

1. Een spanningsniveau onder 0,8 V, aangegeven als een logische 0.

2. Een spanningsniveau tussen 1,8 V en 5 V, aangegeven als een logische 1.

3. Een testpunt met een ongedefinieerd niveau (een tristate-uitgang) of een open circuit.

4. De aanwezigheid van een kloksignaal of pulstrein.

Elke toestand wordt aangegeven door een ander akoestisch signaal.

Zo werkt het

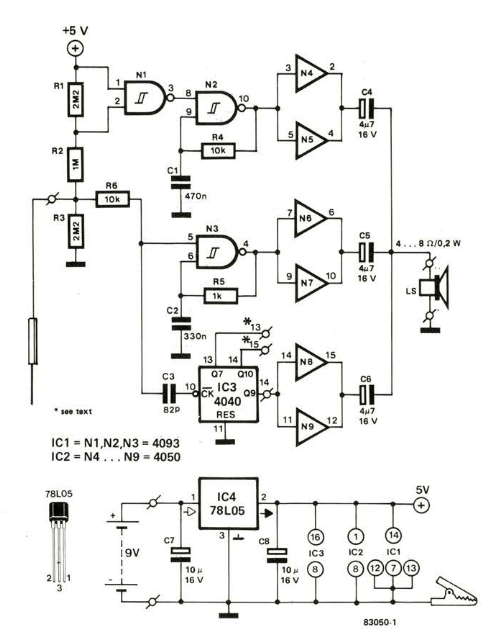

Kijk (nog) eens mee in het schema. Naast drie IC's bevat de multitester maar heel weinig componenten. De basis van het circuit bestaat uit twee oscillatoren, N2 en N3, en de teller IC3.

“Twee oscillatoren, poorten N2 en N3, en de teller IC3 vormen de basis van het circuit”, schreef de auteur. "De meetsonde is aangesloten op het verbindingspunt van R2 en R3. Als de sonde een punt in het te testen circuit raakt dat op 0 V staat, wordt weerstand R3 praktisch kortgesloten. Hierdoor daalt het spanningsniveau op het verbindingspunt van weerstanden R1 en R2. De output van poort N1 stijgt naar logisch ‘1’ en activeert de oscillator gevormd door poort N2. Als de probe op +5 V wordt gebracht, wordt de oscillator gevormd door N3 ingeschakeld."

Het origineel....

Het artikel “Multitester” verscheen in Elektuur mei 1983. U kunt het artikel gedurende twee weken na publicatie van dit nieuwsbericht gratis lezen. Bent u zelf met een project gestart, deel dan uw vorderingen op het Elektor Labs-platform!

Opmerking van de redactie: Dit artikel verscheen oorspronkelijk in een uitgave van Elektuur uit 1983. Gezien de leeftijd van het project zijn sommige componenten, producten of links mogelijk niet meer beschikbaar. Toch kan de inhoud u inspireren om nieuwe elektronica-projecten op uw werkbank te starten.
