Heeft u ooit van die YouTube-video's gezien waar elektronische schakelingen "in de lucht" worden geassembleerd, zonder printplaten? Op zeldzame uitzonderingen na zal een schakeling bijna altijd beter presteren, en betrouwbaarder en gemakkelijker te bouwen zijn, als deze in plaats daarvan op een printplaat wordt geassembleerd. Echter, indien het project niet wordt beschouwd als professionele elektronica, maar eerder als een spel of een hobby, dan kan dit type constructie toch leuk zijn, zeg maar ergens tussen sculptuur en elektronica. Als u niet wegloopt voor een uitdaging, dan is deze gedetailleerde bouwvideo van een viercijferige IN-12 Nixie buisklok het bekijken waard!

4 Digit IN-12 Nixie Clock Kit
IN-12 Nixie Clock Kit

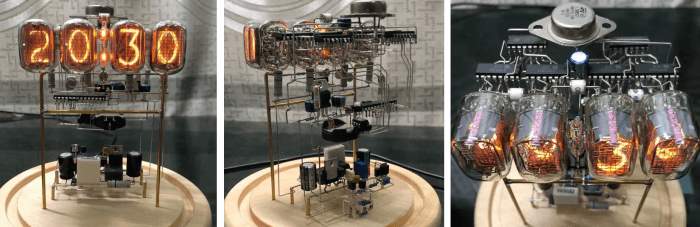

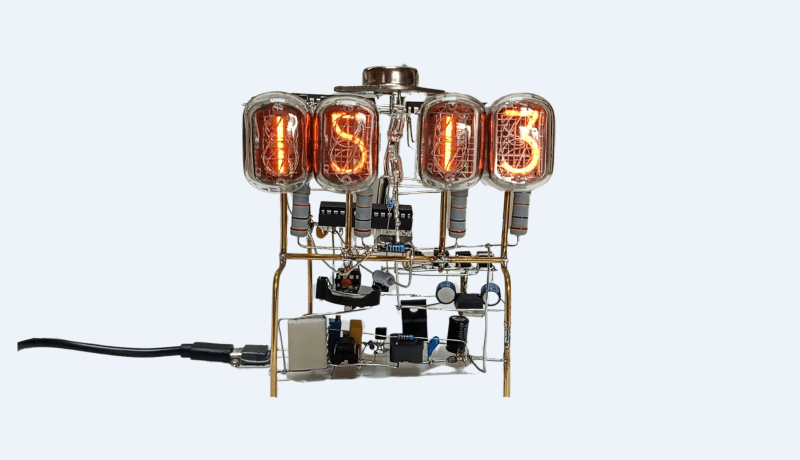

Dit is geen doorsnee kit: er is namelijk geen printplaat, en alle componenten worden zwevend gesoldeerd met behulp van draad, hetgeen precisie, geduld en zorgvuldig bestuderen van het schema vereist. De video laat je één van de manieren zien om de klok in elkaar te zetten, maar er zijn vast nog andere manieren! Hij begint met de hoogspanningsvoeding, gaat verder met de real-time klok en het besturingscircuit, en eindigt met de bedrading van de IN-12 Nixie buizen en displaydrivers. En natuurlijk ziet u de klok aan het einde in actie.

De kit wordt geleverd zonder een gedetailleerde stapsgewijze handleiding, waardoor de video vooral handig is voor degenen die overwegen dit project te bouwen. Achtereenvolgens zie je adviezen voor het mechanisch ondersteunen van het circuit, het uitlijnen van componenten zonder printplaat en het veilig omgaan met spanningen van meer dan 170 volt. Is deze klok iets voor jou? Bekijk dan de onderstaande video, besluit of je klaar bent om deze uitdaging aan te gaan, en koop uw kit in de Elektor Store.
