Laadregelaar voor voedingen met supercap-backup
Laadregelaar voor voedingen met supercap-backup

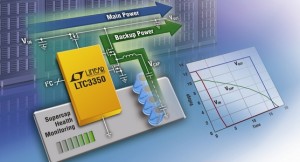

Linear Technology introduceert de LTC3350, een laadregelaar voor voedingen waarin supercaps zorgen voor continuïteit bij korte netspanningsfluctuaties of -onderbrekingen. Deze zogenaamde ‘ride-through’-voedingen worden met name toegepast bij servers, computersystemen voor massa-opslag en andere systemen waarbij een hoge beschikbaarheid moet worden gegarandeerd.

De LTC3350 werkt met ingangsspanningen tussen 4,5 V en 35 V, en kan laad- en ontlaadstromen van meer dan 10 A verwerken. Het IC verzorgt ook de ladingsbalans en overspanningsbeveiliging voor maximaal vier in serie geschakelde supercaps. Tijdens het laden werkt de LTC3350 als synchrone step-down-regelaar, en tijdens het leveren van backup-energie als synchrone DC/DC-step-up. Het IC bevat een nauwkeurige 14-bits A/D-converter waarmee continu de in- en uitgangsspanningen  en -stromen worden gemeten. Daarnaast worden door het interne meetsysteem belangrijke supercap-parameters bijgehouden. Statusinformatie kan via een tweedraads I2C interface worden uitgelezen.

De LTC3350 wordt geleverd in een thermisch geoptimaliseerde 38-pens QFN-behuizing met afmetingen van 5 x 7 mm.
