Logische schakelingen met laagste energieverbruik

10 december 2013, 14:37
Logische schakelingen met laagste energieverbruik
Logische schakelingen met laagste energieverbruik

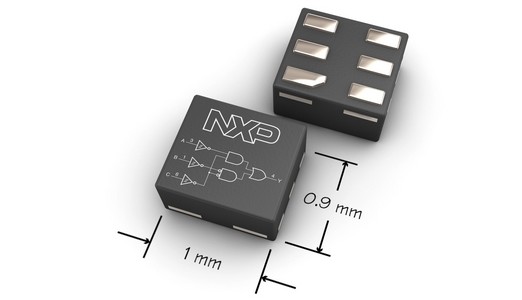

NXP introduceert de AXP-familie van logische schakelingen met het tot nu toe laagste energieverbruik. Deze nieuwe CMOS-IC’s voldoen al bij een voedingsspanning van slechts

0,8 V volledig aan de specificaties, beschikken over Schmitt-trigger-ingangen en leveren een gebalanceerde uitgangsstroom van 4,5 mA. De AXP-familie is speciaal bedoeld voor de volgende generatie draagbare toepassingen waarbij een zeer laag energieverbruik van belang is.



Tot nu toe hadden ontwerpers bij standaard logische schakelingen en voedingsspanningen van zo’n 1,2 V de keuze tussen laag energieverbruik of hoge snelheid. AXP-IC’s beschikken over beide eigenschappen. De nieuwe familie logische schakelingen omvat niet alleen afzonderlijke poorten en buffers/inverters, maar ook configureerbare multifunctionele IC’s die zich afhankelijk van de aansluiting als buffer, inverter, AND, OR, NAND, NOR of XNOR kunnen gedragen.  De AXP-familie heeft een zeer lage dynamische vermogensdissipatie (CPD), een tpd (propagation delay) van 2,9 ns bij Vcc = 1,8 V en een groot voedingsspanningsbereik van 0,7 V tot 2,75 V.
