Nieuwe break-out-Boards voor FTDI-Chips
Nieuwe break-out-Boards voor FTDI-Chips

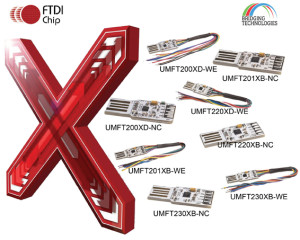

De bekende chipfabrikant FTDI heeft een nieuwe serie break-out-boards op de markt gebracht, die het gebruik van de moeilijk soldeerbare USB -converter-chips uit de X-reeks sterk vergemakkelijken. De kaartjes hebben aan de ene kant een USB -connector en aan de andere kant zijn de signalen van de seriële en parallelle I/O-lijnen beschikbaar via gemakkelijk toegankelijke soldeerpunten (zie afbeelding). Er zijn ook varianten verkrijgbaar met 15 cm lange aansluitdraden. De modules worden gevoed via de USB-aansluiting.

De UMFT200XD is een USB -naar-I²C-module, gebaseerd op de FT200XD. De UMFT201XB bevat een FT201XQ en is ook geschikt voor USB -naar-I²C-overdracht. Verder is er de UMFT220XB met een FT220XQ, die omzetting van USB naar de fabrikant-eigen parallelle FT1248 I/O-interface mogelijk maakt. De breedte van de databus kan daarbij worden aangepast aan de ontwerpeisen: 1, 2, 4 of 8 bits. De UMFT230XB-modules zijn gebaseerd op een FT230XQ USB -naar-UART-IC. Hiermee zijn UART-datasnelheden tot maximaal 3 Mbit/s mogelijk.

Meer informatie:
http://www.ftdichip.com/ft-xmodules
