Nieuwe zuinige 8-bits PIC's met dubbele ADC

24 september 2014, 22:05
Nieuwe zuinige 8-bits PIC's met dubbele ADC
Nieuwe zuinige 8-bits PIC's met dubbele ADC

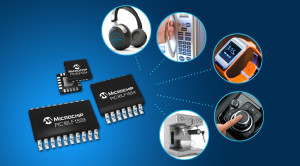

Microchip heeft zijn PIC12/16LF155X 8-bits microcontroller-familie uitgebreid met de PIC16LF1554 en PIC16LF1559 (PIC16LF1554/9) componenten. De PIC16LF1554/9 bevat twee onafhankelijke 10-bits ADC's met 100 ksamples/s met een in hardware uitgevoerde capacitieve spanningsdeler (CVD) ter ondersteuning van capacitieve aanraakgevoelige bediening. Deze unieke ADC-configuratie maakt een efficiëntere sensorbemonstering mogelijk en biedt ondersteuning bij geavanceerde aanraakgevoelige bedieningstechnieken voor omgevingen met hoge stoorniveaus, laagvermogentoepassingen, matrix-toetsenborden en waterbestendige ontwerpen.

De 14- en 20-pens PIC16LF1554/9 MCU’s combineren tot 17 ADC-kanalen met geautomatiseerde hardware CVD-modules voor het implementeren van capacitieve bediening en andere bemonsteringstoepassingen met minimale software-overhead. Met name de hardware-CVD beperkt de code voor het implementeren van capacitieve bediening met meer dan 40%. De componenten bieden daarnaast tot 14 KB flash-geheugen/512 bytes RAM, een interne oscillator van 32 MHz en twee PWM modules, plus I2C, SPI en EUSART. Bovendien voldoen ze aan de eXtreme Low Power (XLP) specificaties met stromen van respectievelijk 35 µA/MHz (actief) en 30 nA (slaap-mode) voor toepassingen waarbij energiebesparing van belang is. Deze eigenschappen, gecombineerd met de minuscule printafmetingen van de PIC16LF1554/9, maken ze geschikt voor een brede reeks toepassingen.
De PIC16LF1554 is beschikbaar in 14-pens PDIP, TSSOP, SOIC en in 16-pens QFN behuizingen. De PIC16LF1559 is leverbaar in 20-pens PDIP, SSOP en QFN behuizingen.
