Raspberry Pi 2 gevoelig voor flitslicht

12 februari 2015, 23:00
Raspberry Pi 2 gevoelig voor flitslicht
Raspberry Pi 2 gevoelig voor flitslicht

Een gebruiker van de Raspberry Pi 2 heeft een merkwaardige bug in het apparaat ontdekt: de Rpi 2 reboot als hij met (xenon-)flitslicht wordt gefotografeerd. De Raspberry Pi Foundation heeft het verschijnsel onderzocht en de oorzaak blijkt de lichtdoorlatende behuizing van de processor-spanningsregelaar te zijn. Het verschijnsel treedt alleen op bij bestraling met licht van hoge intensiteit en grote golflengte (laserpointers en xenon-flitslampen in camera’s), en is eenvoudig te verhelpen door de betreffende chip optisch te isoleren of door de RPi 2 in een ondoorzichtige behuizing onder te brengen.

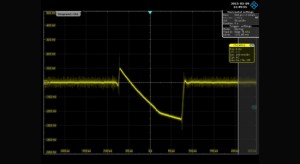

De ‘boosdoener’ is de spanningsregelaar voor de processorkern. Deze chip bevindt zich tussen de USB-voeding en de HDMI-poort, en is in de silkscreening op de print aangeduid met U16. De spanningsregelaar is ondergebracht in een WL-CSP-behuizing, in feite een ‘kale’ siliciumchip met soldeeraansluitingen. Dit is de kleinst mogelijke manier om een chip te ‘verpakken’. Het flitslicht veroorzaakt een fotoelektrisch effect in de silicium transistoren waardoor de spanning van de regelaar even wegvalt en de Pi reboot.

Foto: Raspberry Pi Foundation
