Elektor Team

Retro-buizenversterker levert 1000 watt

10 december 2013, 14:36
Retro-buizenversterker levert 1000 watt
Retro-buizenversterker levert 1000 watt

De laatste 'mode' op audiogebied gaat niet zo zeer in de richting van DSP's, ultra-low-noise DAC's of 192 kHz/24 bit opnames, maar steeds meer naar buizenschakelingen. Een van de meest indrukwekkende audioschakelingen die we de laatste tijd hebben gezien, is geen splinternieuw ontwerp maar juist een oudje: Een versie van een van de grootste buizenversterkers die ooit zijn gemaakt, de Philips EL6471 uit 1955.

De nieuwe eigenaar van de EL6471 kocht deze via een veiling-website en kwam er na aflevering van het apparaat tot zijn stomme verbazing achter dat het ding nog feilloos werkte na 55 jaar!

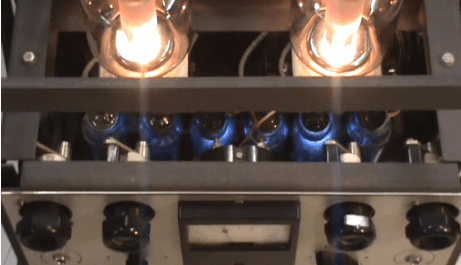

Inmiddels zijn op Internet al verschillende video's verschenen waarop de versterker 'in actie' is te zien, weliswaar slechts uitgestuurd tot 250 W in verband met de belastbaarheid van de aangesloten luidsprekers, maar verder in volle glorie,met een ampèremeter voor de anodestroom en de grote kwikgevulde buizengelijkrichters die lichtblauw oplichten in het ritme van de muziek.



De EL6471 werd oorspronkelijk ontworpen voor gebruik in grote stadiums en concertgebouwen. Er werd maar een beperkt aantal exemplaren gebouwd door Philips. De toegepaste eindbuizen zijn QB3/750 tetrodes die eigenlijk ontwikkeld waren voor toepassing in HF-zenders. Volgens de folder met de productomschrijving van de EL6471 waren er ook nog versies van 2 kW, 10 kW en 20 kW.



Philips EL6471 technische eigenschappen:

• 1000 watt klasse-B eindversterker
• Driver: 2 x EL34 (6CA7) als kathodevolger, DC-gekoppeld met de eindbuizen
• Symmetrische ingang
• Frequentiebreik 25...15.000 Hz +/- 1 dB
• Vermogensaansluiting: 3-fase (220/380V)
• Anodespanning: 3.200 V
• Anodestroom: 250 mA (volle uitsturing), 50 mA (ruststroom)
• Bouwjaar: 1955
• Afmtingen: 520 x 690 x 580 mm
• Gewicht: 142 kg per kanaal



De trotse eigenaar van de EL6471 weet bovendien nog te melden dat de versterker een mooie transparante en droge 'sound' produceert en bovendien weinig vervorming en een goede dempingsfactor heeft. Voor de eerste testen werd een 15 inch Eminence luidspreker van 250 W in een bassreflex-behuizing aangesloten, waardoor niet het volle vermogen kon worden benut. Maar deze combinatie produceerde al een enorme geluidsdruk.

Op YouTube wordt door veel kijkers van de video's met bewondering en ongeloof gereageerd. Sommige willen er meteen twee bestellen, waarbij ook al de mogelijkheid wordt geopperd om ze op een iPod/iPhone aan te sluiten.



Meer info:

Philips EL6471 eerste demo
Philips EL6471 in stereo
Philips EL6471 25 Hz interferentiepatroon op gelijkrichterbuizen
