Gouwe Ouwe: Elektuur MOS Clock 5314

Elektor heeft een lange geschiedenis in het publiceren van klokprojecten. Laten we eens kijken naar een klassieker en "verkoopknaller", de MOS Clock 5314.

De schakeling

De MOS Clock 5314, gepubliceerd in 1974, was een digitaal klokproject gebaseerd op de MM5314 IC, die de tijd registreert en een zescijferig, 7-segment LED-display aanstuurt. Het vereenvoudigde de constructie van digitale klokken door een minimaal aantal externe componenten. Het ontwerp toonde het (toen) early-adopter gebruik van MOS-technologie.

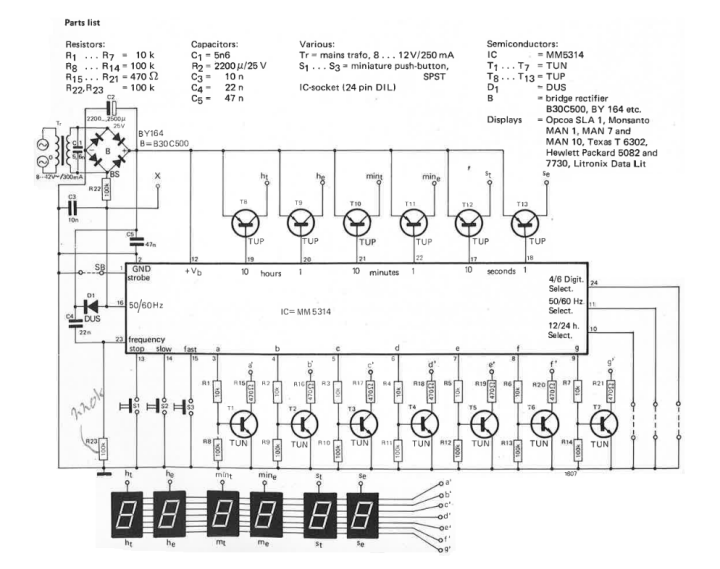

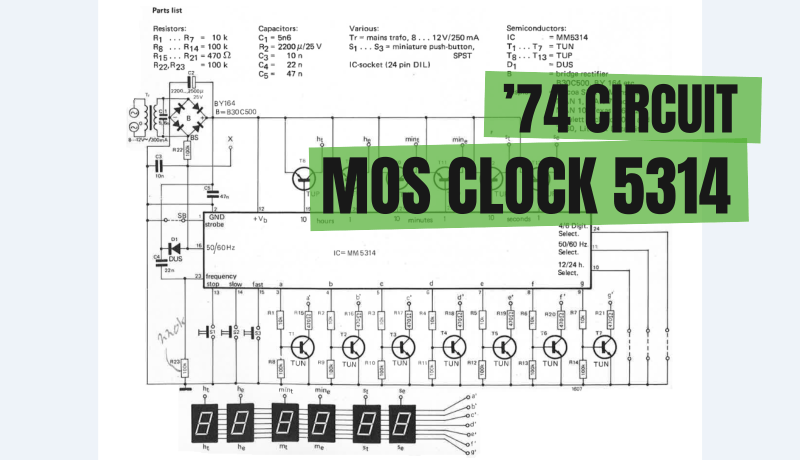

De klok rond de MM5314 is ontworpen om de tijd in uren, minuten en seconden aan te geven. Gebruikers konden kiezen tussen 24-uurs- en 12-uurs weergave. Kijk naar het schema: behalve het MM5314 IC waren er slechts enkele componenten nodig om een complete klok te bouwen.

“Misschien wat ongebruikelijk begint de beschrijving van het circuit met de voeding, omdat de tellerpulsen daar vandaan worden gehaald”, aldus het oorspronkelijke artikel. "Aangezien de voedingsspanning voor de IC niet gestabiliseerd hoeft te worden, is de bron zo eenvoudig mogelijk gehouden. De gelijkspanningsvoeding kan tussen 8 V en 17 V liggen. De halve cycli van het 50 Hz-net worden via een ontkoppelingsnetwerk R22/C3 naar de pulsingang gevoerd. Deze ingang is tegen overbelasting beveiligd door diode D1."

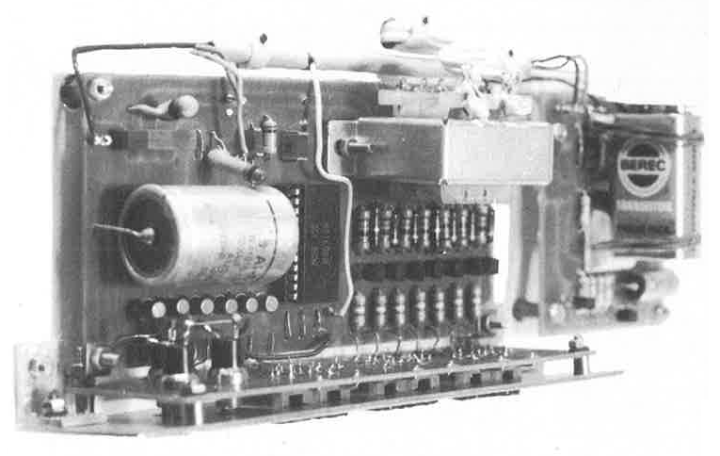

De print

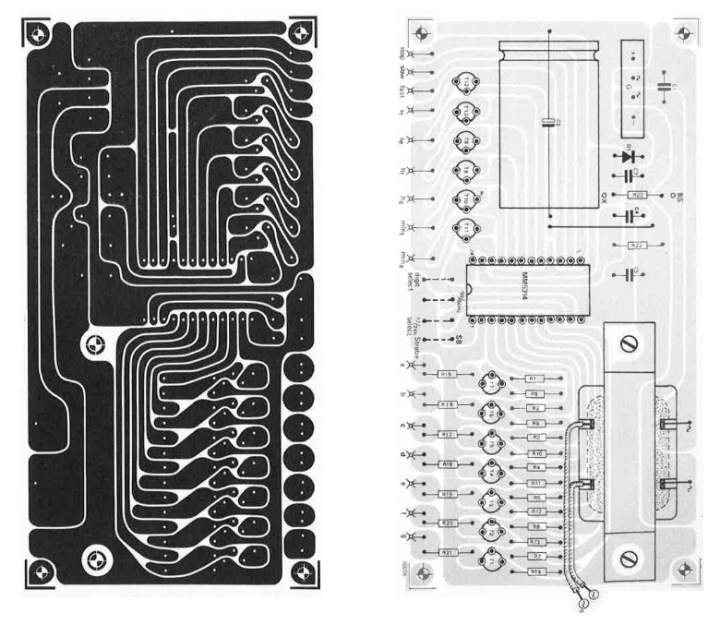

De printplaten moesten klein zijn, zodat de hele eenheid in een compacte, gelikte behuizing kon worden ondergebracht. Er werd ruimte vrijgehouden op de printplaat voor de voedingstransformator en elco C2, zodat indien nodig "dikke" exemplaren konden worden gebruikt. In het artikel werd uitgelegd dat alle aansluitingen en bedieningselementen (50/60 Hz-keuze, strobe, enz.) in een rij aan één kant van de print waren geplaatst, recht tegenover de aansluitingen waarmee ze op het display waren verbonden. Op het display zaten de displays en kleine drukknopjes voor “stop”, ‘langzaam’ en “snel”.

Het oorspronkelijke project

Het artikel “MOS Clock 5314” verscheen in Elektuur (sic) september 1973. U kunt het artikel gedurende twee weken na publicatie van dit nieuwsbericht gratis lezen. Als u zelf een project start, deel dan uw vorderingen op het Elektor Labs-platform!

Opmerking van de redactie: Dit artikel verscheen oorspronkelijk in een uitgave van Elektuur uit 1973. Houd er rekening mee dat sommige onderdelen of producten, gezien de leeftijd van het project, mogelijk niet meer verkrijgbaar zijn. Toch kan de inhoud inspireren om zelf nieuwe elektronica-projecten te starten.
