Wilt u op afstand bezoekers aan uw deur monitoren? Waarom een kant-en-klare deurmonitoringsoplossing kopen als het bouwen van uw eigen systeem veel leerzamer én bevredigender is? Dit project maakt gebruik van een Raspberry Pi, een Raspberry Pi camera, en een GSM HAT-board voor de Raspberry Pi, ontworpen door Elektor in 2016.

Werking

Wanneer een bezoeker aanbelt, wordt er direct een foto van hem of haar genomen en naar een smartphone gestuurd, zodat u meteen kunt zien wie er voor de deur staat. Vervolgens kunt u het deursysteem bellen; het ingebouwde GSM-module neemt de oproep automatisch aan. Na een kort belsignaal kunt u via de geïntegreerde microfoon en luidspreker direct met uw bezoeker spreken. Daarnaast kunt u een SMS met het juiste wachtwoord sturen om op afstand een elektrische deuropener te activeren. Voor extra veiligheid controleert het systeem het telefoonnummer van de afzender, zodat alleen opdrachten vanaf uw eigen smartphone worden geaccepteerd.

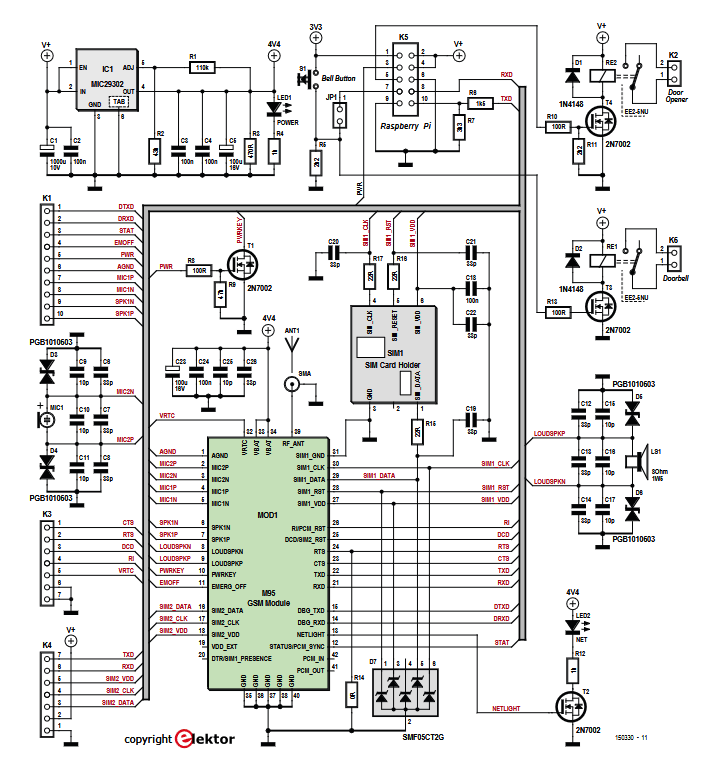

Door spy schematic
De belangrijkste componenten in deze schakeling zijn de M95 GSM-module en de SIM-kaarthouder.
klik hier voor PDF

Het Schema en de PCB

Centraal in de deurmonitoringschakeling bevindt zich de M95 GSM-module (MOD1), voorzien van een antenne en een SIM-kaarthouder (SIM1). De weerstanden R15 t/m R17, de diodenarray D7 en de condensatoren C19 t/m C22 dienen ter onderdrukking van ruis en als ESD-bescherming voor de SIM-kaartinterface.

 “Hetzelfde geldt voor de condensatoren C6 t/m C17 en de dioden D3 t/m D6, respectievelijk voor de microfooningang en de audioversterkeruitgang van de M95,” merkte Luc Lemmens op. “De M95 is via zijn USART verbonden met de Raspberry Pi (K5); alle communicatie verloopt via AT-commando’s. De spanningsdeler R6/R7 past het TxD-signaal aan het 3,3 V logicaniveau van de RPi aan.”

De printplaat wordt direct bovenop de Raspberry Pi gemonteerd.

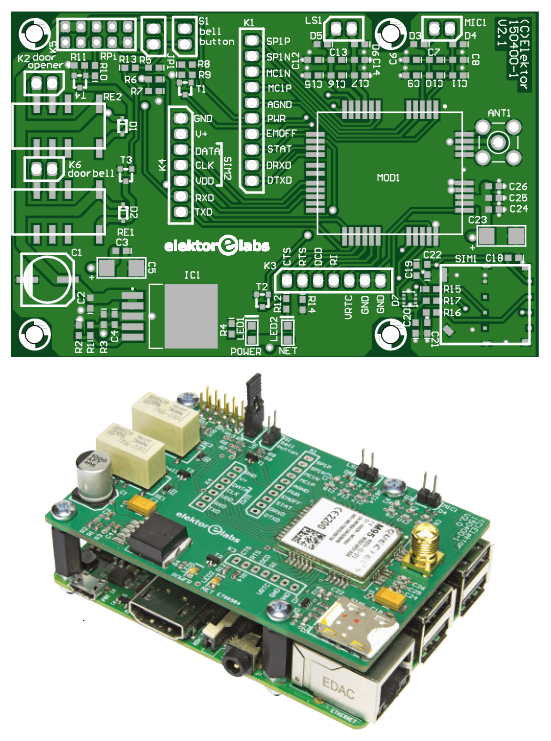

Door spy pcb
De printplaat is ontworpen als een RPi-HAT en bevat voornamelijk SMD-componenten.

Deurmonitoringsproject

Het artikel, “Deurspion met Raspberry Pi,” verscheen in Elektor november/december 2016. U kunt het artikel gratis lezen gedurende twee weken na publicatie van dit nieuwsbericht. Bent u van plan een eigen project op te starten? Deel dan uw voortgang op het Elektor Labs-platform!
