Overzicht van oplossingen die worden gebruikt voor de bescherming van elektronische componenten

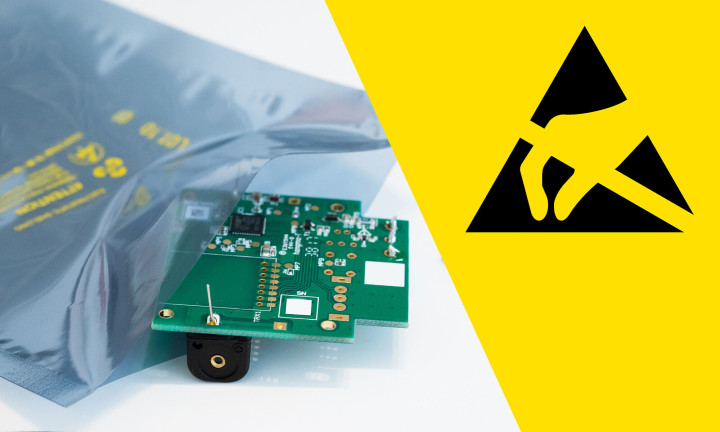

Correcte bescherming van circuits en elektronische componenten tegen elektrostatische ontladingen is niet alleen belangrijk tijdens de productie, maar ook tijdens opslag, verzending en transport. ESD-zakjes zijn hier het belangrijkste beschermingsmiddel.

Soorten en eigenschappen van ESD-zakjes

Uit de magazijnen van TME zijn veel soorten ESD-zakjes verkrijgbaar. Ze komen van erkende en gespecialiseerde fabrikanten zoals: Antistat, Desco Europe, Eurostat Group of StaticTec. Omdat het assortiment divers is, presenteren we hieronder een overzicht ervan, samen met een uitleg van de technologieën die het meest worden gebruikt voor bescherming van elektronica tegen elektrostatische ladingen. Het moet ook worden benadrukt dat de meeste van de gepresenteerde oplossingen kunnen worden gekocht in pakketten (vaak 100 stuks) en direct van TME, waardoor de verzendtijd tot een minimum wordt beperkt.

Soorten ESD-verpakkingen

Hieronder worden de twee belangrijkste kenmerken van ESD-zakjes gepresenteerd (materiaal en sluitmethode), waarbij de meest voorkomende oplossingen worden gespecificeerd. Uiteraard speelt de grootte van de verpakking ook een cruciale rol bij de productkeuze. Uit de TME-catalogus zijn zakjes verkrijgbaar met een breedte van 50 mm tot 610 mm en een lengte van 76 mm tot 772 mm, evenals slangen voor sealen (100...250 m). Dit biedt de mogelijkheid om zowel kleine componenten als circuits met een aanzienlijk oppervlak te beschermen (bijv. moederborden van computers, modules voor machines, enz.).).

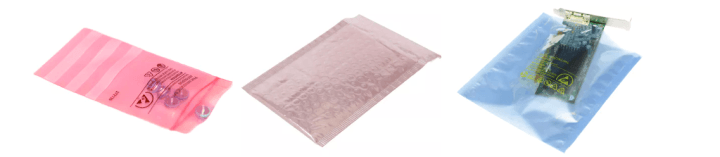

Sluitmethoden

Allereerst moet worden opgemerkt dat er drie typische sluitmethoden voor ESD-zakjes zijn: ritssluiting, sealbaar, zelfklevend. De eerste is de eenvoudigste en bekend van gewone verpakkingen. Het grootste voordeel is de mogelijkheid van hergebruik van de sluiting. Deze oplossing wordt meestal gebruikt bij handmatige verpakking van goederen en vereist enige vaardigheid. Een snellere methode bieden zakjes met een zelfklevende strip – deze kunnen echter een beperkt aantal keren worden gebruikt voordat de lijm vervuild en afgebroken raakt.

Sluitmethoden

In omstandigheden van massaproductie of verzending, wanneer machinaal verpakken vereist is, worden meestal sealbare zakjes of slangen gebruikt. Naast het versnellen van het proces, bieden ze nog een belangrijk voordeel: de sluiting is hermetisch, d.w.z. het voorkomt vervuiling van de binnenkant, binnendringen van vocht, enz. Bovendien is het op deze manier mogelijk om een vacuümverpakking te maken (bij gebruik van producten die hiervoor zijn bedoeld).

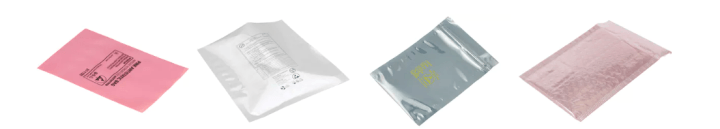

Materiaal

De diversiteit aan materialen waaruit ESD-zakjes worden gemaakt, kan het gemakkelijkst worden uitgelegd door te focussen op het werkingsprincipe en de eigenschappen van verpakkingen voor elektronica. Hun belangrijkste taak is het neutraliseren van elektrostatische ladingen.

Roze polyethyleen

Bij het maken van zakjes van polyethyleen worden stoffen toegevoegd die ervoor zorgen dat het materiaal een gemiddeld niveau van elektrische geleidbaarheid bereikt. Deze chemische samenstelling zorgt ervoor dat ladingen die op het oppervlak verschijnen geleidelijk worden verspreid. Dit helpt om het potentiaalverschil tussen de verpakte component en de omgeving te neutraliseren.

Met metalen laag

Een hoger beschermingsniveau wordt geboden door oplossingen gemaakt van gemetalliseerde folie. De buitenste laag van kunststof vermindert de ophoping van ladingen en beschermt de binnenkant mechanisch. De gemetalliseerde laag (meestal gemaakt met behulp van aluminium, d.w.z. een materiaal met zeer lage weerstand) vormt een soort kooi van Faraday rond de inhoud, waardoor ladingen extra worden geneutraliseerd. In sommige ESD-zakjes is de metalen laag zo dik (of meervoudig) dat ze afschermende eigenschappen bereiken – op deze manier worden objecten beschermd die niet alleen door elektrostatische ontladingen beschadigd kunnen raken, maar ook door elektromagnetische straling.

Bovendien zijn er in het TME-assortiment ook zakjes verkrijgbaar die zijn gemaakt van polyethyleen en een toevoeging van koolstofvezels. Dit materiaal verspreidt niet alleen elektrostatische ladingen – het heeft ook een verhoogde weerstand tegen UV-straling (d.w.z. onder andere zonlicht) en beschermt de inhoud tegen blootstelling aan licht.

ESD-zakjes


Mechanische bescherming

In sommige gevallen, vooral bij het beschermen van printplaten bedekt met delicate componenten, is naast de kwestie van elektrostatische ontladingen ook mechanische bescherming belangrijk. Hier zijn de beste oplossingen zakjes waarvan de wanden bedekt zijn met bubbels, d.w.z. gemaakt van zogenaamde bubbelfolie. Zo'n folie kan ook een van de lagen zijn die de verpakking vormen, waardoor de goederen op veel manieren worden beschermd.

De tekst is opgesteld door Transfer Multisort Elektronik Sp. z o.o.
