De Owon HDS160 multimeter is ook een oscilloscoop die stroom kan meten

De Owon HDS160 is een combinatie van een multimeter en oscilloscoop, althans dat staat op de doos. Hij wordt geleverd met een zwarte hoes, een Quick Guide in het Engels, een specificatieblad, een rood en een zwart meetsnoer en een USB-C kabel. Een standaard oscilloscoop-probe zit er niet bij.

Owon HDS160 multimeter kenmerken

Als we naar de specificaties kijken, zien we dat die van de multimeter behoorlijk goed zijn:

• DC- en AC-spanning: 60 mV (resolutie van 1 µV) tot 1000 VDC of 750 VAC (beide met een resolutie van 100 mV). AC-spanningsmetingen hebben drie frequentiebereiken:20 Hz tot 45 Hz, 45 Hz tot 65 Hz en 65 Hz tot 1 kHz.
• DC- en AC-stroom: stroom (DC en AC) van 600 µA (resolutie van 10 nA) tot 10 A (resolutie van 1 mA). AC-stroom heeft één frequentiebereik van 20 Hz tot 1 kHz. Let op: stromen van 10 A mogen een meet-duty cycle van 20% niet overschrijden (d.w.z. minder dan 2 minuten bij een interval van 10 minuten).
• Weerstand van 600 Ω (resolutie van 10 mΩ) tot 60 MΩ (resolutie van 1 kΩ)
• Frequentie van 60 Hz (resolutie van 1 mHz) tot 60 MHz (resolutie van 1 kHz) voor sinus- of blokgolven met een amplitude van minstens 1 V RMS.
• Capaciteit van 6 nF (resolutie van 0,1 pF) tot 60 mF (resolutie van 1 µF).
• Hij kan ook de duty cycle meten van 0,1% tot 99,9% (resolutie van 0,1%) en diodes en continuïteit testen. De continuïteitstest heeft een instelbare drempel, wat een handige functie is.

Variabele nauwkeurigheid

Zoals deze waarden laten zien, is de maximale telling 60.000. (Er is ook een HDS120, die een maximale telling heeft van 20.000.) De nauwkeurigheid is variabel over de verschillende bereiken, wat betekent dat je de specificaties moet raadplegen elke keer als je echt nauwkeurige metingen wilt doen. In de praktijk zal dit echter niet nodig zijn voor dagelijks gebruik.

Een basis-oscilloscoop

De oscilloscoop is een eenvoudig apparaat. Het is een eenkanaals apparaat met een analoge bandbreedte van 1 MHz en een sample rate van 5 MSPS. Het tijdbasisbereik loopt van 2,5 µs tot 10 s per divisie (er zijn twaalf horizontale divisies) en de verticale schaal loopt van 30 mV tot 500 V per divisie (zes verticale divisies), wat eigenlijk een vrij hoog bovenbereik is voor een oscilloscoop. Ongebruikelijk is het verticale stroombereik van 100 µA tot 5 A per divisie. Inderdaad, deze oscilloscoop kan stroom meten zonder dat hij een speciale probe nodig heeft.


Triggering is standaard, d.w.z. automatisch, normaal en enkelvoudig bij opgaande of neergaande flanken. Automatische metingen omvatten Vmax, Vmin, Vpp, Vavg, Vrms en frequentie.

De oscilloscoop heeft geen BNC-connector voor een standaard probe, wat verklaart waarom zo'n probe niet in de doos zit. In feite zijn de meetsnoeren van de multimeter te gebruiken als oscilloscoop-probes.

Na het lezen van het bovenstaande komt het een beetje als een verrassing dat de Owon HDS100-serie op de markt wordt gebracht als oscilloscoop en multimeter, waarbij de oscilloscoop op de eerste plaats komt. Eigenlijk zou multimeter met oscilloscoopscherm een betere omschrijving zijn, of grafische multimeter als je dat liever hebt.

De Owon HDS160 in het gebruik

Na het indrukken van de aan/uit-knop schakelt de HDS160 snel in en is meteen klaar voor gebruik als multimeter, zelfs als je hem in oscilloscoopmodus hebt uitgeschakeld. De grote draaischakelaar die zo kenmerkend is voor multimeters is vervangen door drukknoppen. Je selecteert een meettype door een of meer keren op een van de vier functietoetsen te drukken (niet de F-toetsen).

Standaard staat de meter in de automatische modus, maar zodra je op pijltje omhoog of omlaag drukt, schakelt hij over naar de handmatige modus. In de voltagemodus gaat het handmatige bereik niet lager dan 6 V, terwijl het in alle andere modi helemaal naar de laagste bereikwaarde gaat. In de voltagemodus moet je eerst het mV-bereik selecteren door op de F1-toets te drukken. Er is geen waarschuwing bij het overschakelen naar de stroommeetmodus. Het bereik past zich echter automatisch aan als de probe wordt aangesloten op de A of µA/mA aansluiting, dus er is een soort detectiemechanisme. (Dit werkt alleen met afgeschermde banaanstekkers.) Met de F-toetsen kun je handmatig schakelen tussen subbereiken.

In de stroommodus laat de HDS160 elke 10 seconden een korte pieptoon horen, wat snel op je zenuwen kan werken. Gelukkig is het mogelijk om deze auditieve waarschuwingen uit te schakelen in het instellingenmenu. (Dit deactiveert niet de waarschuwingspieptoon die klinkt wanneer het apparaat op het punt staat automatisch uit te schakelen in de energiespaarmodus).

Oscilloscoopmodus van de Owon HDS160

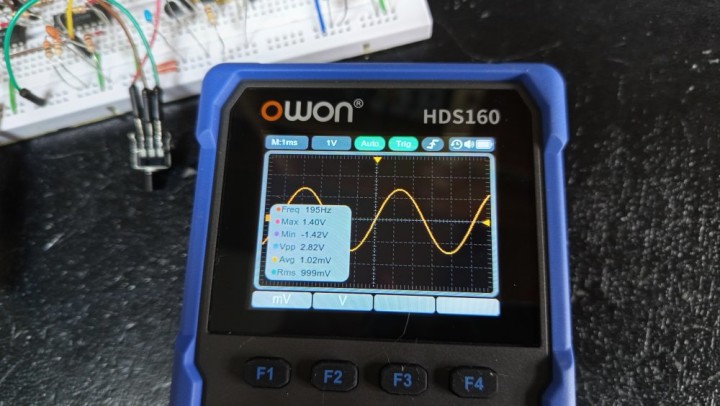

Door op de DMM/OSC-knop te drukken, wordt direct de oscilloscoopmodus geactiveerd. De gebruikersinterface is intuïtief en duidelijk. Door op omhoog/omlaag te drukken stel je de verticale schaal in, met Links en Rechts bepaal je de horizontale schaal. Druk op de COMP/Trig-knop om het triggermenu te openen. Stel het triggerniveau in met de F3/F4 toetsen, niet met de omhoog/omlaag toetsen. Met de MAXMIN/MEASURE toets komen de automatische metingen te voorschijn (allemaal tegelijk).

Screenshots

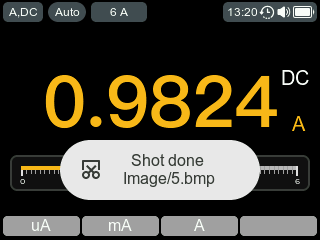

Het maakt niet uit in welke modus je bent en wat het scherm laat zien, je kunt er op elk moment een schermafdruk van maken door simpelweg op de opslaan-knop te drukken (die met een diskettepictogram... Nu ben ik oud genoeg om te weten wat dat is, maar hoe zit het met gebruikers die na 2000 zijn geboren? Geen wonder dat het moeilijk is om hiërogliefen te ontcijferen).


Om de schermafbeeldingen te bekijken, moet je de HDS160 aansluiten op een computer. Hiervoor is een USB-C poort beschikbaar aan de rechterkant, verborgen achter een schuifje. Zomaar het schuifje openmaken is niet mogelijk. Nou ja, eigenlijk wel, maar dan moet je wel eerst de snoeren uit hun aansluiting halen. Dit komt door het veiligheidsmechanisme dat de aansluitingen blokkeert als de usb-poort toegankelijk is, en dat voorkomt dat je computer beschadigd raakt als de multimeter wordt aangesloten op een gevaarlijke spanning of zo. Handige functie dus.

Nauwkeurigheid

Wat nauwkeurigheid betreft, heb ik geen gekalibreerde precisiereferenties om de Owon HSD160 aan te toetsen. Daarom was mijn nauwkeurigheidstest beperkt tot het vergelijken van het apparaat met wat ik beschouw als mijn beste multimeter, een Fluke 189. Nou, hier kan ik kort over zijn. De HDS160 produceerde vrijwel identieke waarden als de referentiemeter op alle spanningen, stromen, weerstanden en condensatoren die ik probeerde. De waarden lagen zo dicht bij elkaar dat ik niet kon zeggen welke van de twee multimeters de betere was. In mijn lab betekent dat 'goed genoeg voor mij'.

Conclusie

Ik verwachtte weer een goedkope gecombineerde oscilloscoop-multimeter, maar ik was aangenaam verrast door de Owon HDS160 want dat is precies wat het niet is. In werkelijkheid is de HDS160 een praktische multimeter met een grafisch display en een paar oscilloscoopfuncties.

Het meten van stromen met een oscilloscoop is ingewikkeld als je geen speciale stroomprobe tot je beschikking hebt. Met de HDS160 is het echter een fluitje van een cent. Het traceren van een signaal door een schakeling is eenvoudig omdat je niet hoeft te rommelen met aparte multimeterkabels en oscilloscoop-probes. Met de HDS160 meet je een spanning of stroom in multimetermodus en als je wilt zien of het zich in de loop van de tijd ontwikkelt, en zo ja, hoe, dan druk je gewoon op de DMM/OSC-toets en hoef je niet van probes te wisselen.

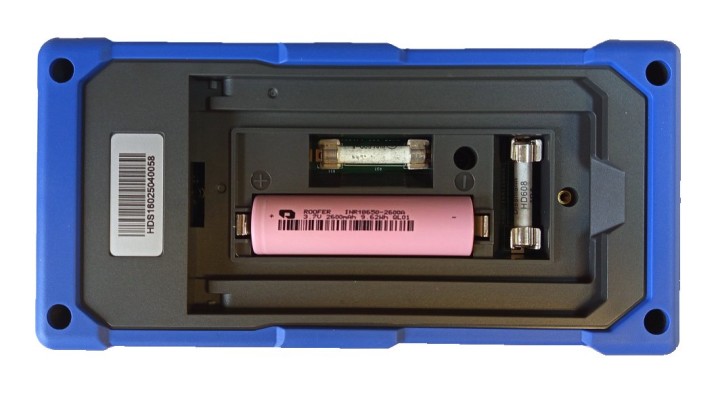

De veiligheidsfuncties zorgen voor een lange levensduur, die verder kan worden verlengd omdat je de verwisselbare 18650-accu kunt vervangen. Hierdoor kun je het apparaat ook snel 'opladen' tijdens het werk door een reserve-accu mee te nemen – als je tenminste niet vergeet een opgeladen exemplaar mee te nemen.

Als hij nu ook nog twee kanalen had...
