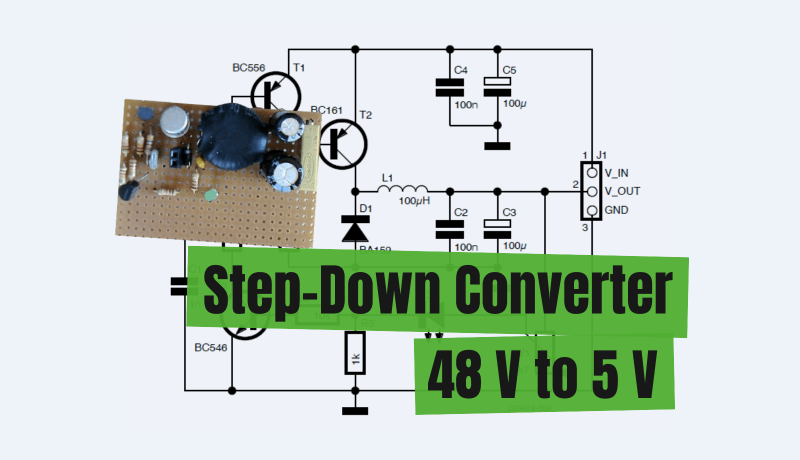

Om een microcontroller van stroom te voorzien, heb ik een spanning tussen 3 en 5 V nodig, maar alleen een 48 V batterij is beschikbaar. Er zijn maar heel weinig kant-en-klare modules of IC’s die zo’n hoge gelijkspanning aankunnen. Dus waarom geen eigen schakeling ontwerpen? Het eerste idee was een klassieke step-down converter, aangestuurd door een multivibrator als pulsgever. Omdat de accuspanning vrij constant is, zou een niet-geregelde versie volstaan. De spanning kan grof worden ingesteld via de duty-cycle.

Acht stappen tot een prototype

1. Componentenkeuze

Vanwege de relatief hoge ingangsspanning kunnen standaard opamps of transistors zoals de BC547 niet worden gebruikt. Toch wilde ik alleen werken met onderdelen die al in mijn voorraad lagen. Na het doorzoeken van de voorraad en raadplegen van datasheets bleken de volgende componenten geschikt:



  • BC546 (NPN) en BC556 (PNP) voor kleine signaalverwerking
  • BC161/16 of BD138 als PNP-eindtransistor (eventueel te ...
