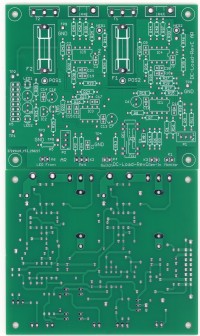

Hier kommt die Version mit Through Hole Bauteilen.
Allerdings ohne Netzteil.
Die Schaltung wird mit +-12 V betrieben.
Die Schaltung ist ansonsten gleich geblieben.
Auch hiervon habe ich noch einige Leerplatinen.
alfred_rosenkränzer@gmx.de

Ergänzung Kühlkörper

Der verwendete Leistungs FET hat eine maximale Spannung zwischen Drain und Source (Uds) von 200 V. Ich empfehle auf keinen Fall höher als 100V, besser noch darunter .

Der maximale Strom pro Endstufe ist mit meiner Dimensionierung auf 5 A eingestellt.

Er sollte nicht erhöht werden.

Sie sollte auch kurzzeitig 75 W nicht überschreiten.

Ich würde empfehlen nicht über 75 °C zu gehen.

Hat er zum Beispiel einen Wärmewiderstand von 2° K/W, die Umgebungstemperatur sei 25 °C und die Temperatur des Kühlkörpers 75 °C so ist der Temperaturunterschied 50 °C. Daraus resultiert dass man nur 25 W Leistung abführen kann. (25 W x 2 °K/W)

Bei 1 °K/W verdoppelt sich der Wert auf 50 W.

Man muss sich also vorher genau überlegen für welche Verlustleistung man die DC-Load einsetzen möchte und den Kühlkörper entsprechend dimensionieren.

Ich würde empfehlen von Anfang an einen Kühlkörper mit Lüfter zu nehmen um spätere Redesigns des Gehäuses zu vermeiden.

Die einzige Sicherung sind die Schmelzsicherungen in den Drain Leitungen der FETs.

Es gibt keine Software oder KI, die sie vor fataler Fehlbedienung schützt.

Sie sollten also selbst genau überlegen bei welcher Spannung sie welchen Strom fliesen lassen möchten und ob das innerhalb aller Grenzen ist. (Spannung, Strom, Leistung, Temperatur)

Wenn sie bei 100V einen Strom von 5 A fliesen lassen (500 W) wird das Vergnügen nur von kurzer Dauer sein.

Es empfiehlt sich grundsätzlich den Strom zunächst auf 0 zu stellen und erst langsam zu erhöhen.

Das gilt auch für die Ansteuerung mit einem Funktionsgenerator.
