In diesem Dokument vergleiche ich die mir zur Verfügung stehenden Audioanalyzer bezüglich Verzerrungen bei 1kHz und 4 verschiedenen Pegel, sofern möglich.
Achtfach Average, FFT 64K, Optimiert auf THD, wo möglich:
Audio Precision AP 2422, ca. 25 Jahre alt, SW AP2722 3.30
Soundkarte Desktop PC, 10 Jahre alt, SW AudioTester 3.0
Auf den Audio Precision APx555 habe ich leider keinen Zugriff mehr.
Falls Sie selbst andere Audio Messgeräte bzw. Audio Interfaces haben können Sie sie gerne im Loopback messen und mir die Bilder schicken. Ich werde Sie dann hier anhängen.
Interessant wären unter anderen der FX100 von NTI und MCD und natürlich AudioPrecision APx555(B).
Der AP2422 und der QA403 sind Messgeräte mit eigener SW. Ihre Ein- und Ausgangspegel sind geeicht. Beim AP2422 kann man zwischen Vrms, Vpp und dBV wählen, beim QA403 geht nur dBV.
Die drei Anderen sind eigentlich Soundkarten, die mit Hilfe der SW zu „Messgeräten“ werden. Ihre Ein- und Ausgangspegel sind nicht geeicht. Die Ausgangsamplitude muss man mit einem Scope oder ähnlichem messen und mit den Einstellern am Gerät oder ihrer SW einstellen. Die Eingangsamplitude wird in dBFS angegeben, also der Aussteuerung des ADCs.
Als SW gibt es auch RWE mit der ich sehr wenig Erfahrung habe.
Der Umbau des Behringer UMC202HD ist auf der Elektor Projekt Seite beschrieben.
Amplitude -20 dBV, 0,283 Vpp
1) AP2422. Er besitzt im Empfänger ein Notch. Das Spektrum des Eingangssignals ohne Notch ist in den folgenden Bildern in grün dargestellt, mit Notch in Rot.

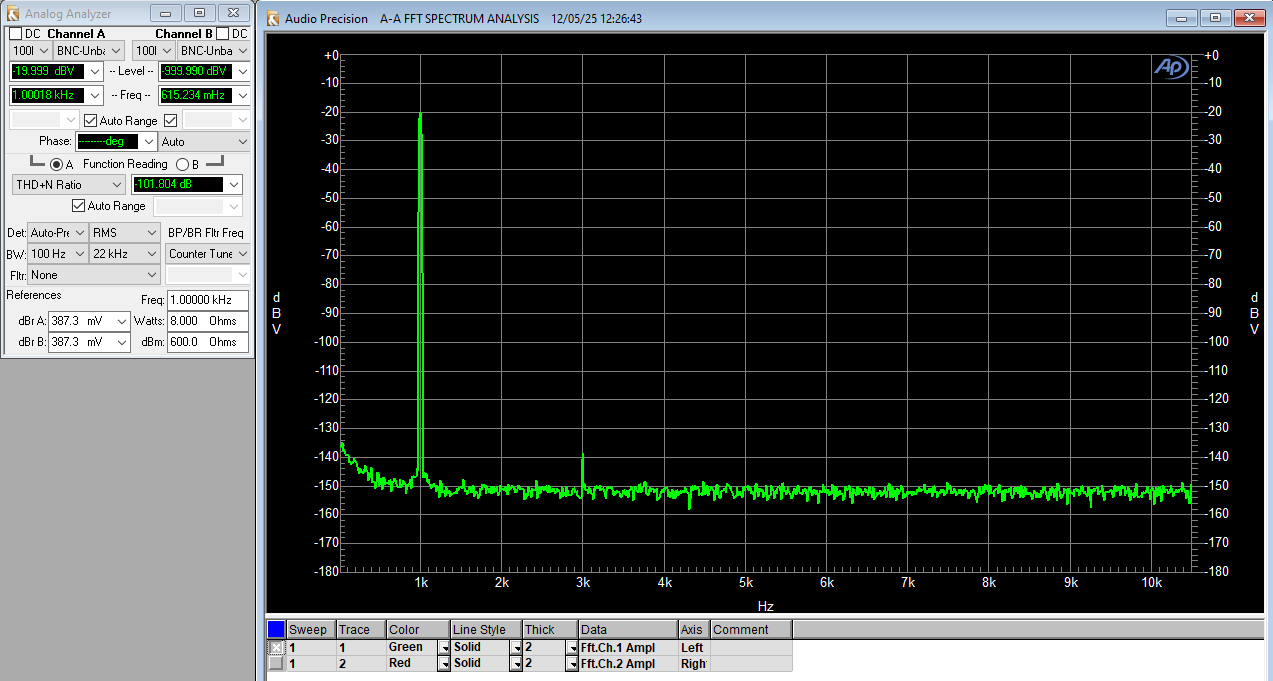

Bild 1: AP2422 Spektrum eines 1 kHz Sinus mit -20dBV Amplitude ohne Notch. Die dritte Oberwelle ist bei ca. -140 dBV, THD also bei ca. -120 dBc. Der Rauschpegel bei unter -150 dBV. Die analoge Messfunktion gibt THD+N bei -101,8 dBc an. Bild 2: AP2422 Spektrum eines 1 kHz Sinus mit -20dBV Amplitude mit Notch. Die dritte Oberwelle ist gerade noch bei -150 dBV zu erahnen. Mit Hilfe des Notch gewinnt man also etwa 10 dB.
2) QA403

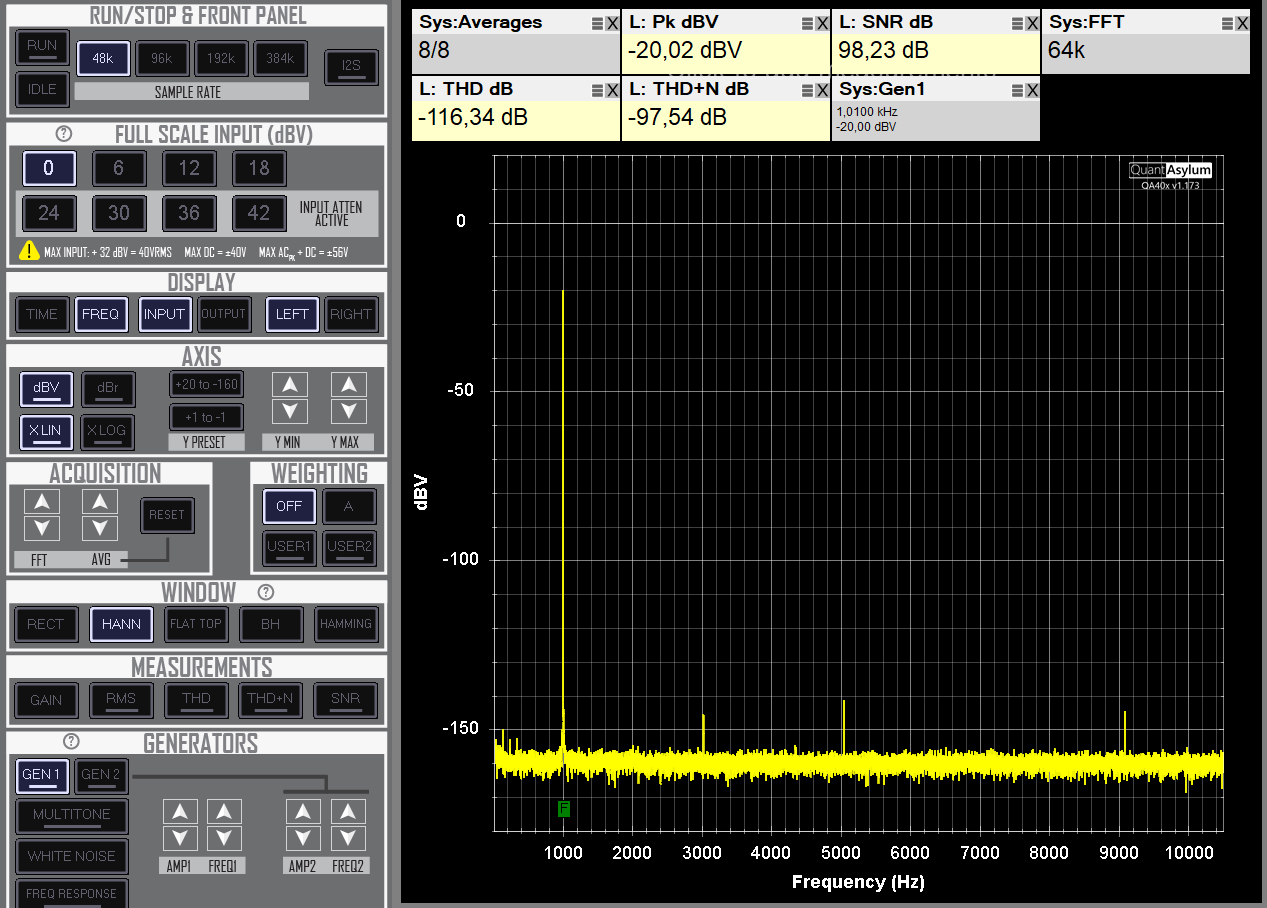

Bild 3: QA403 Spektrum eines 1 kHz Sinus mit -20dBV Amplitude. Die Messwerte des Pegels, SNR und THD sind oben angegeben.
THD ist vergleichbar mit dem AP2422 ohne Notch, aber etwa 10 dB schlechter gegenüber der AP2422 Messung mit Notch.
Der Rauschpegel liegt bei -160 dBV.

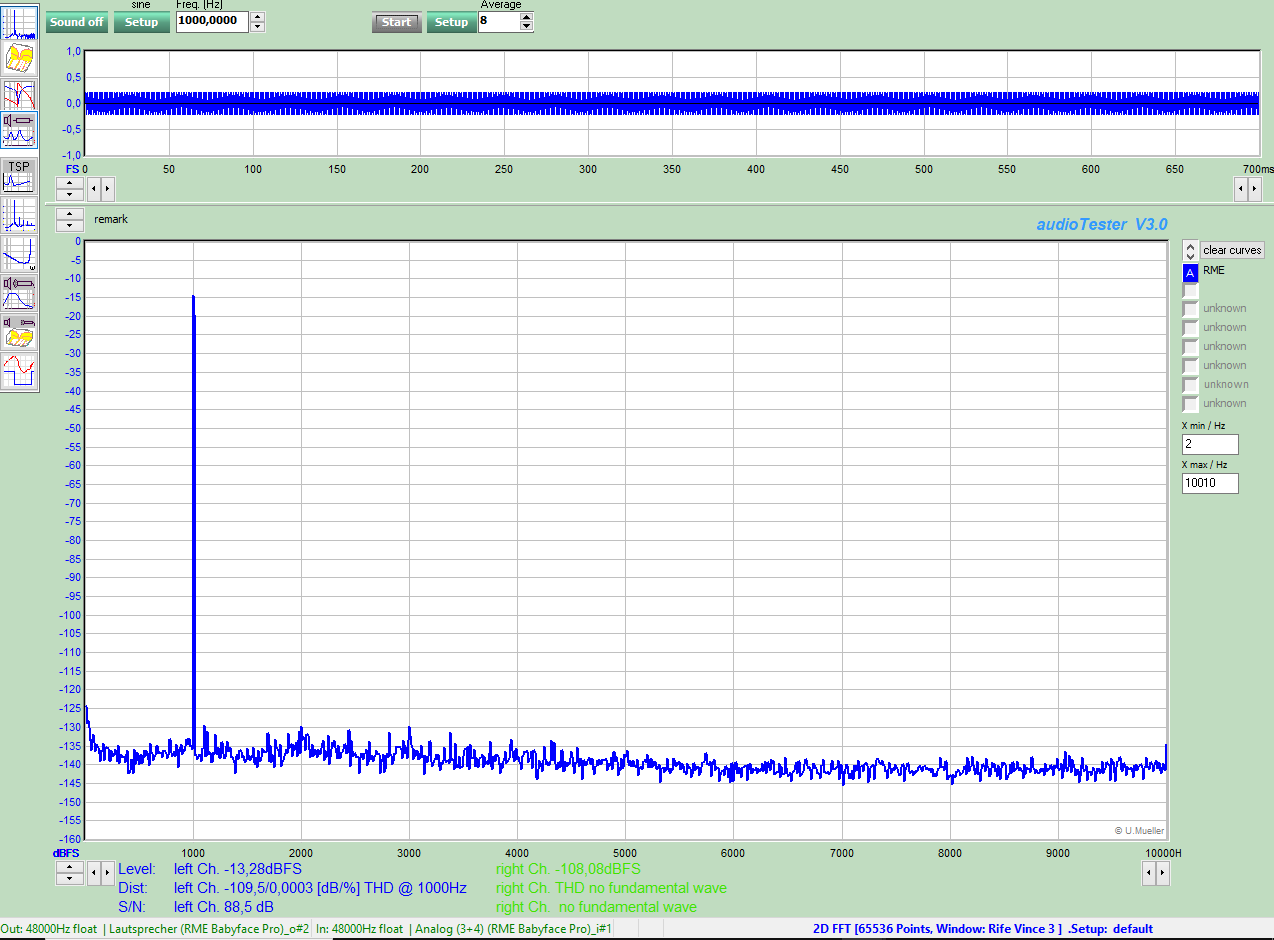

3) RME Babyface Pro FS Bild 4: RME Spektrum eines 1 kHz Sinus mit -20dBV Amplitude.
Die Aussteuerung des DACs wurde auf -1 dBFS in der AudioTester SW eingestellt. Die im Spektrum dargestellten Pegel beziehen sich auf die Aussteuerung des ADC. In der SW kann man den höchsten Pegel auf 0 dB einstellen. Die Messwerte sind links unter dem Diagramm in blau angegeben.
THD liegt bei knapp -110 dBc, also nochmal 10 dB schlechter gegenüber dem QA403.
SNR bei -88 dBc.
4) Behringer UMC202HD

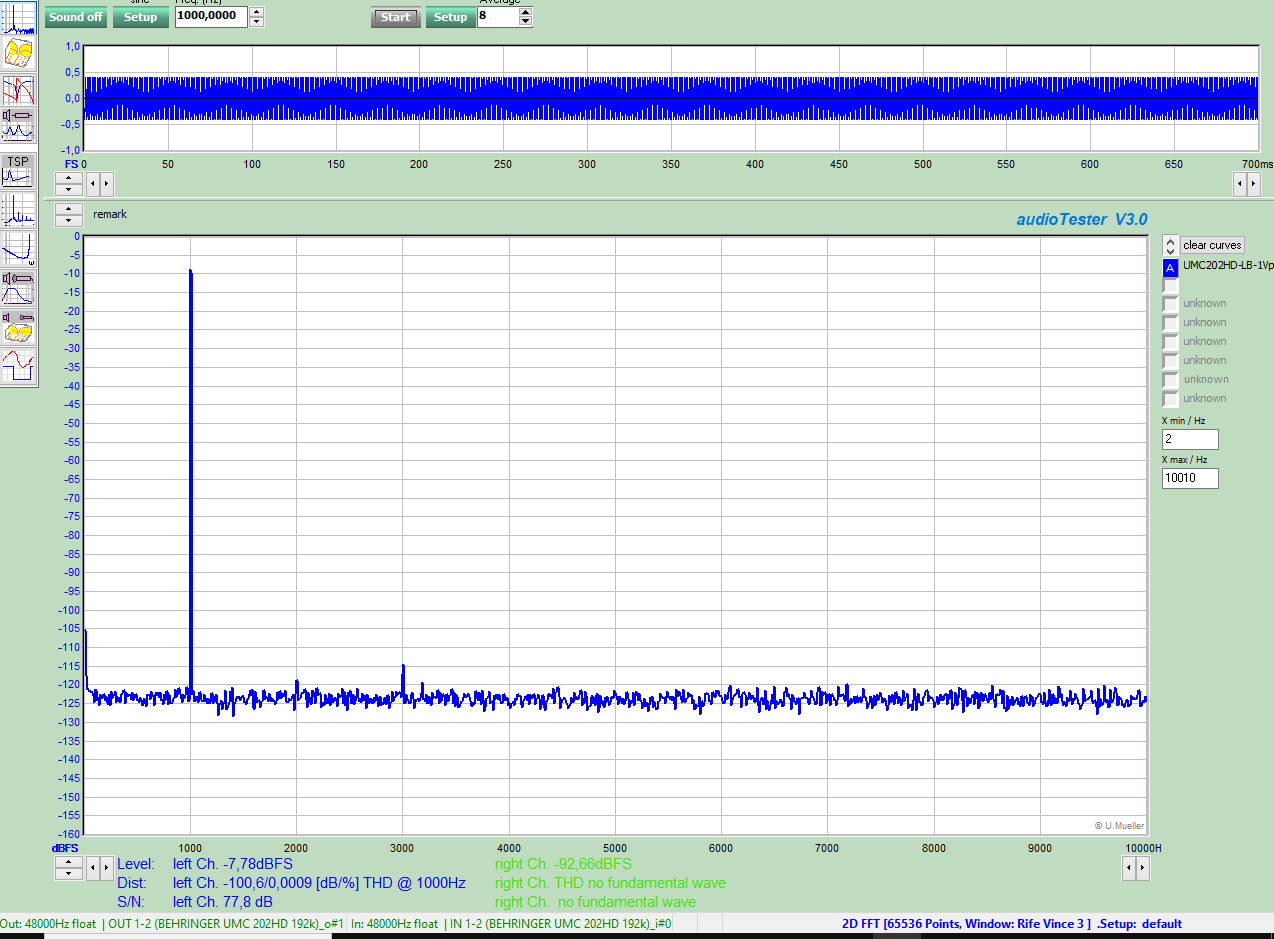

Bei ihm wurden einige kleine Modifikation durchgeführt. Bild 5: UMC202HD Spektrum eines 1 kHz Sinus mit -20dBV Amplitude.
Die Austteuerung des DAC wurde hier auf -9 dBFS eingestellt, dies ist das Optimum.
Die Austeuerung des ADCs auf -10 dBFS, Optimum für den UMC202HD.
THD bei -100 dBc, SNR bei 77,8 dBc, also wiederum etwa 10 dB schlechter.
Amplitude -9dBV, 1 Vpp

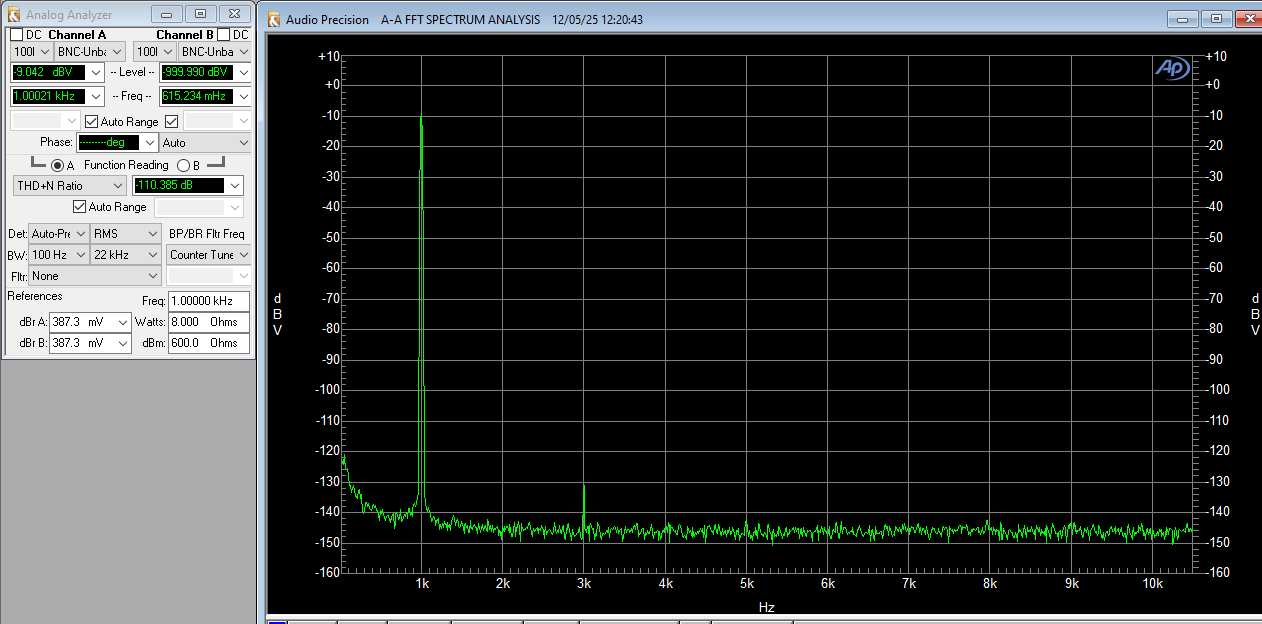

1) AP2422. Bild 6: AP2422 Spektrum eines 1 kHz Sinus mit -9 dBV, 1 Vpp Amplitude ohne Notch.

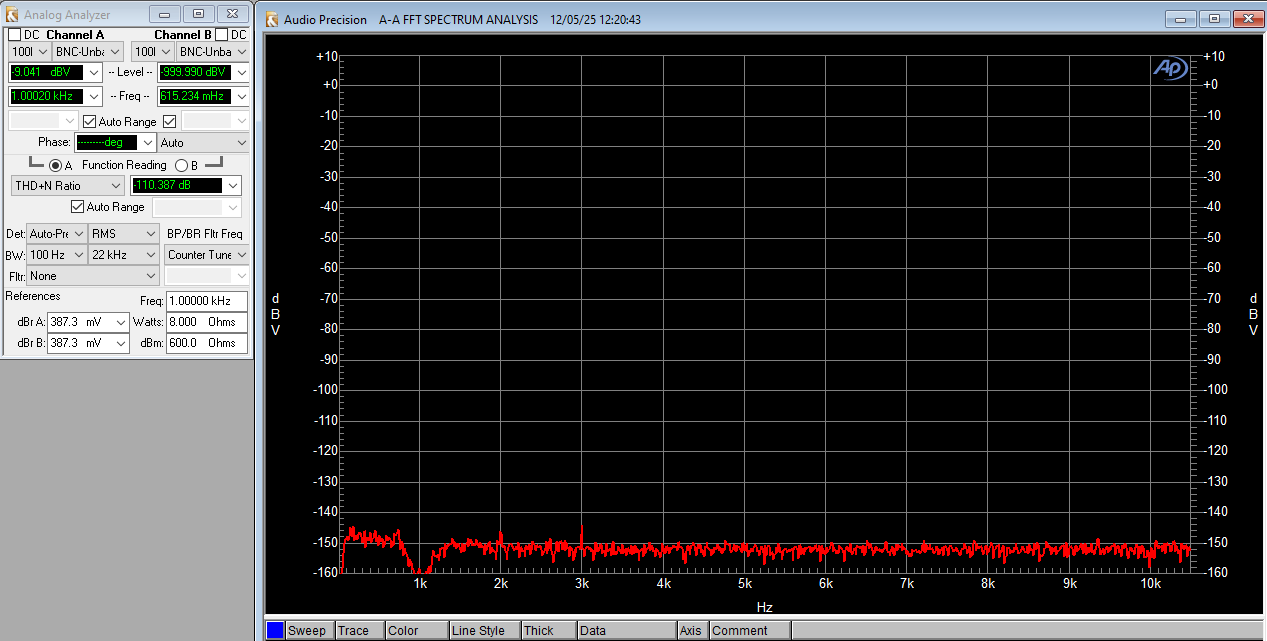

THD+N bei 110 dBc Bild 7: AP2422 Spektrum eines 1 kHz Sinus mit -9 dBV, 1 Vpp Amplitude mit Notch.

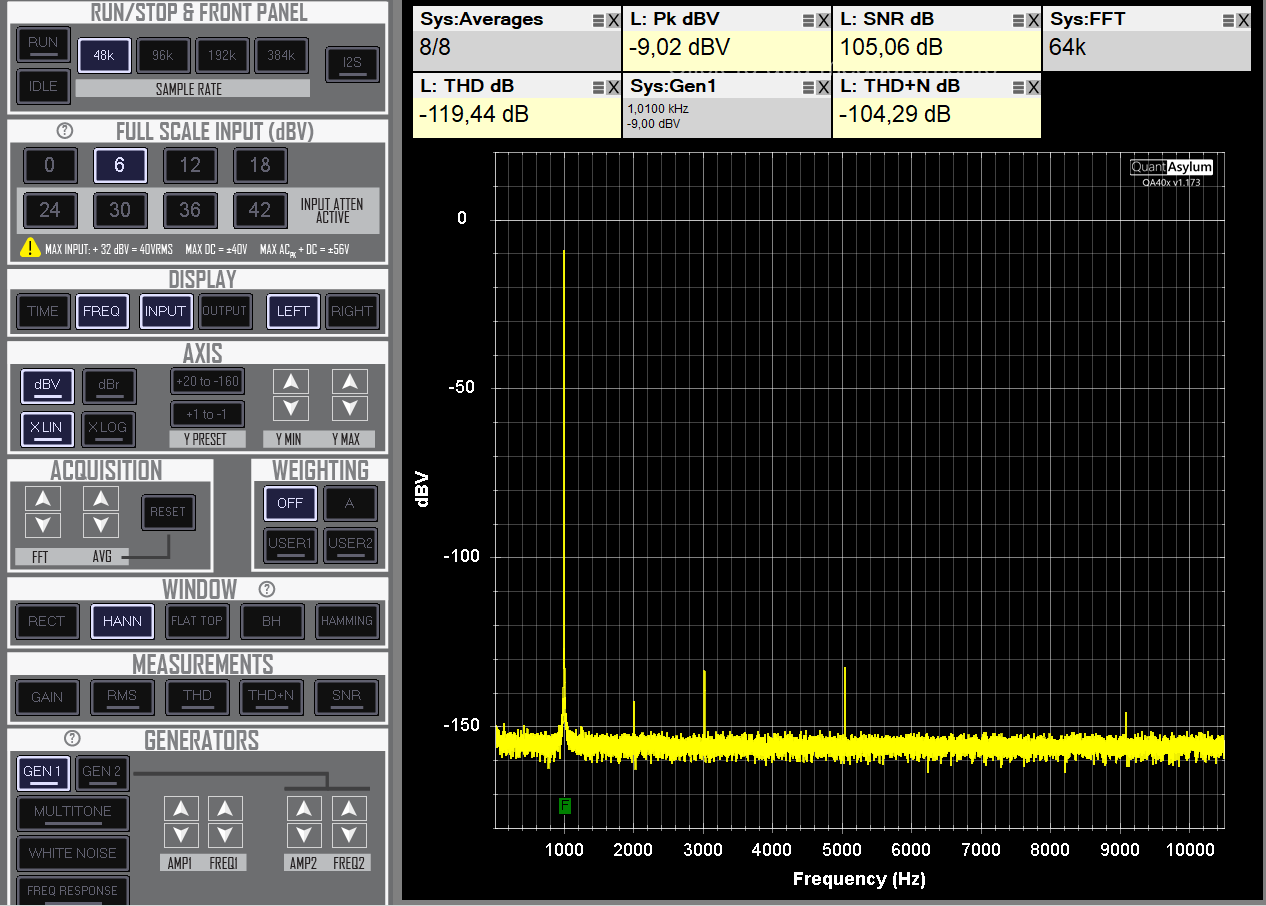

2) QA403 Bild 8: QA403 Spektrum eines 1 kHz Sinus mit -9 dBV, 1 Vpp Amplitude.

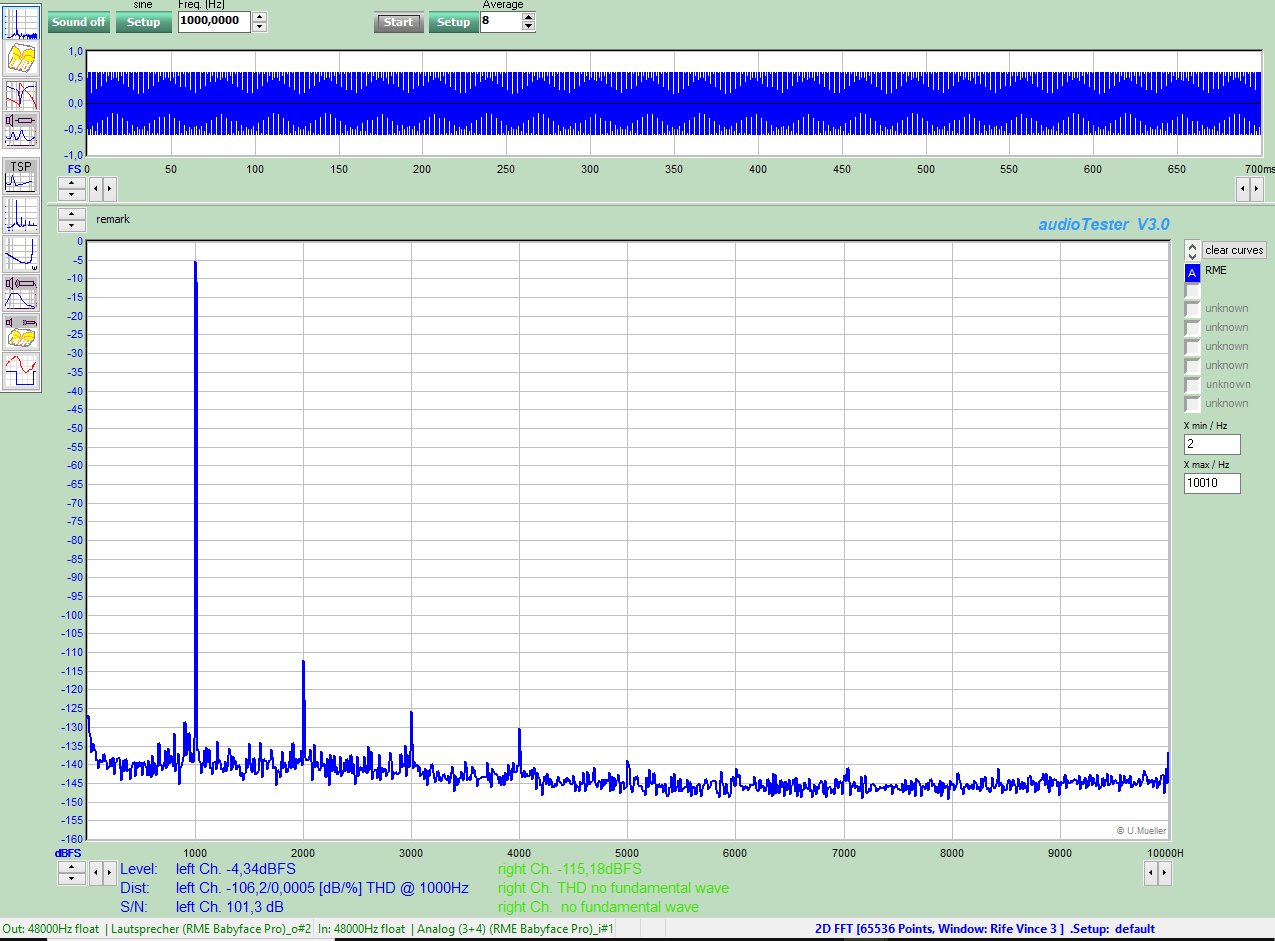

3) RME Babyface Pro FS Bild 9: RME Spektrum eines 1 kHz Sinus mit -9 dBV, 1 Vpp Amplitude.
Die Aussteuerung der DAC ist weiterhin bei -1 dBFS.
Die Aussteuerung des ADC wurde auf -4,3 dBFS eingestellt, Optimum für den RME.

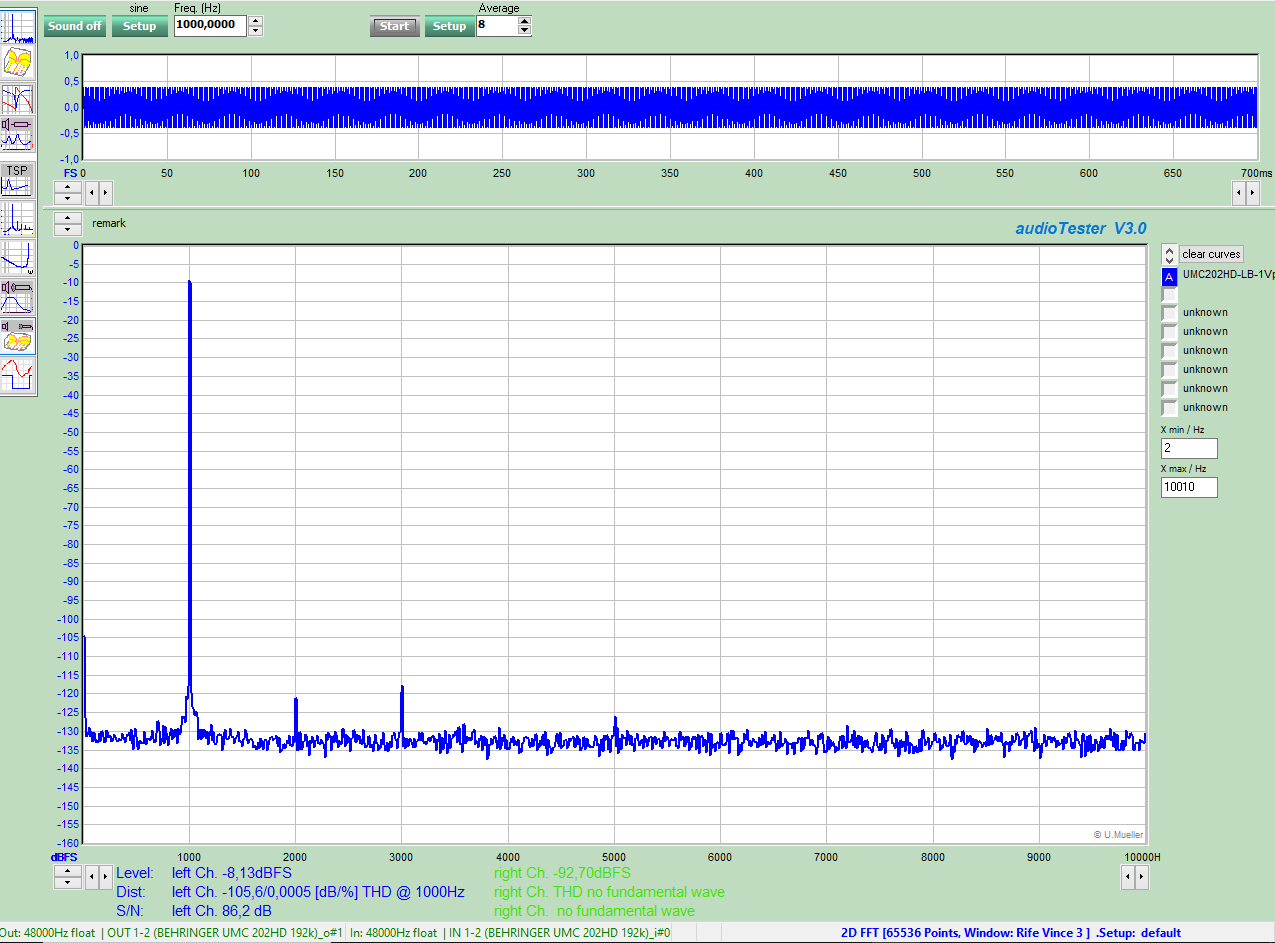

4) Behringer UHD202HDBild 10: UMC202HD Spektrum eines 1 kHz Sinus mit -9 dBV, 1 Vpp Amplitude.
Die Austteuerung des DAC wurde hier auf -9 dBFS eingestellt, dies ist das Optimum für 1 Vpp.
Die Austeuerung des ADCs auf -10 dBFS, Optimum für den UMC202HD.

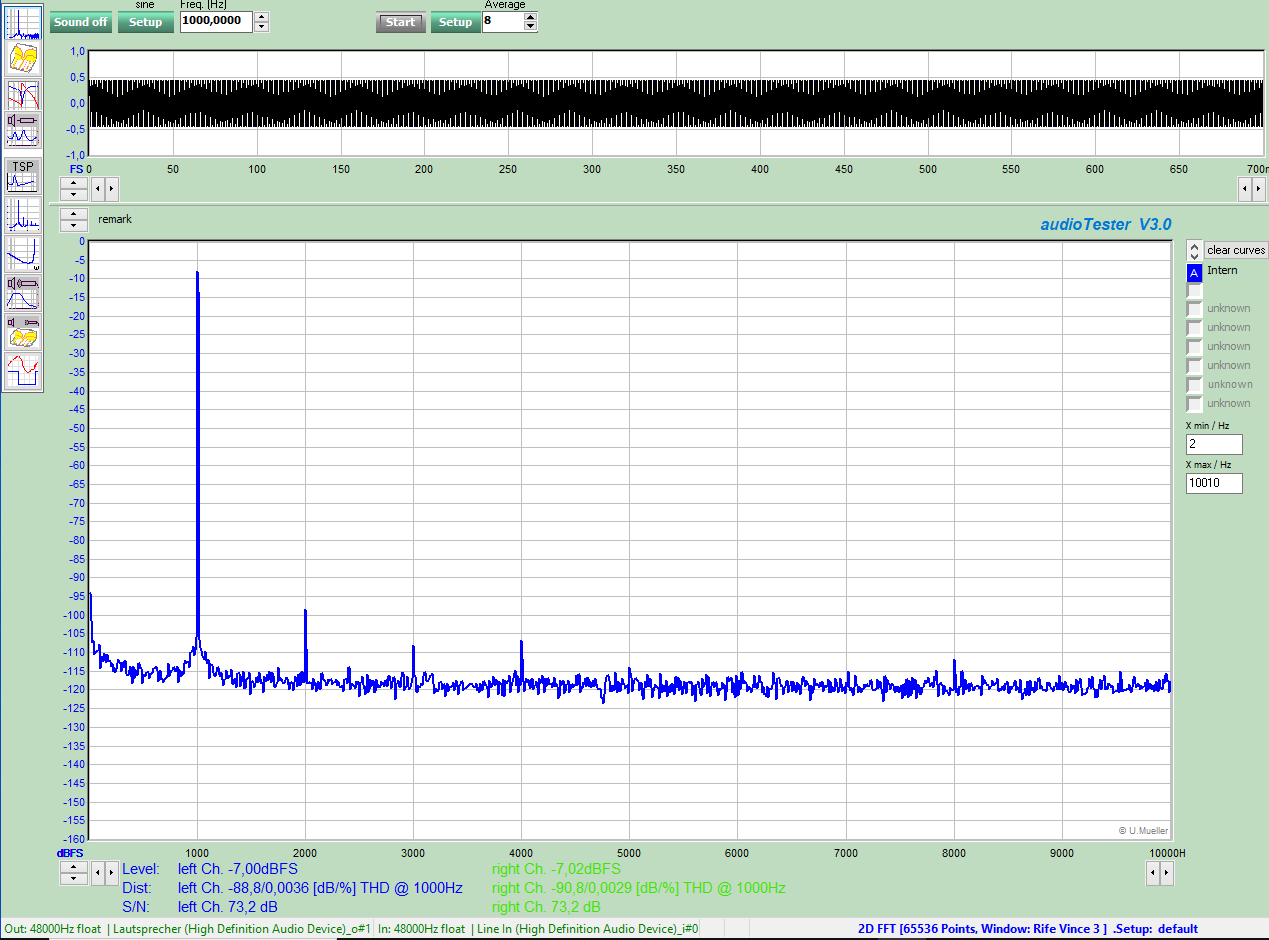

5) Desktop PC Soundkarte Bild 11: Soundkarte Desktop PC Spektrum eines 1 kHz Sinus mit -9 dBV, 1 Vpp Amplitude.
Deutlicher Unterschied zu den externen USB Soundkarten.
Amplitude 0 dBV, 2,83 Vpp

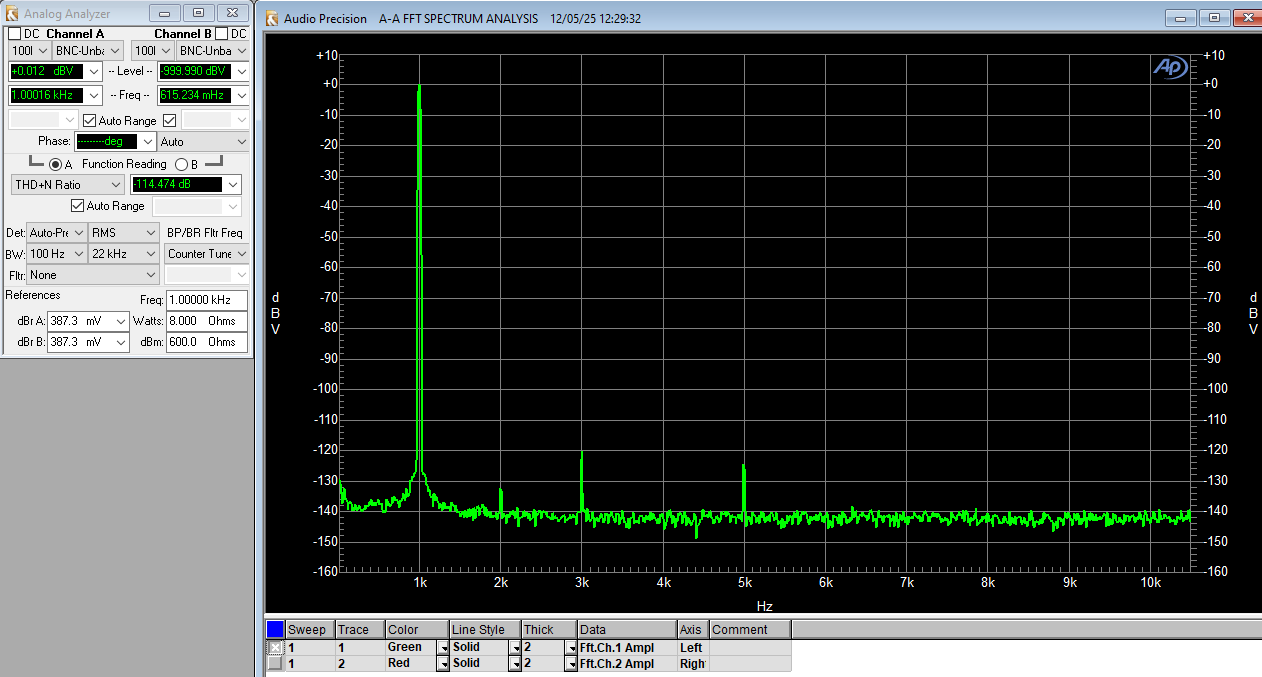

1) AP2422. Bild 12: AP2422 Spektrum eines 1 kHz Sinus mit 0 dBV, 2,83 Vpp Amplitude ohne Notch.
THD + N bei -114,5 dBc
Bild 13: AP2422 Spektrum eines 1 kHz Sinus mit 0 dBV, 2,83 Vpp Amplitude mit Notch.

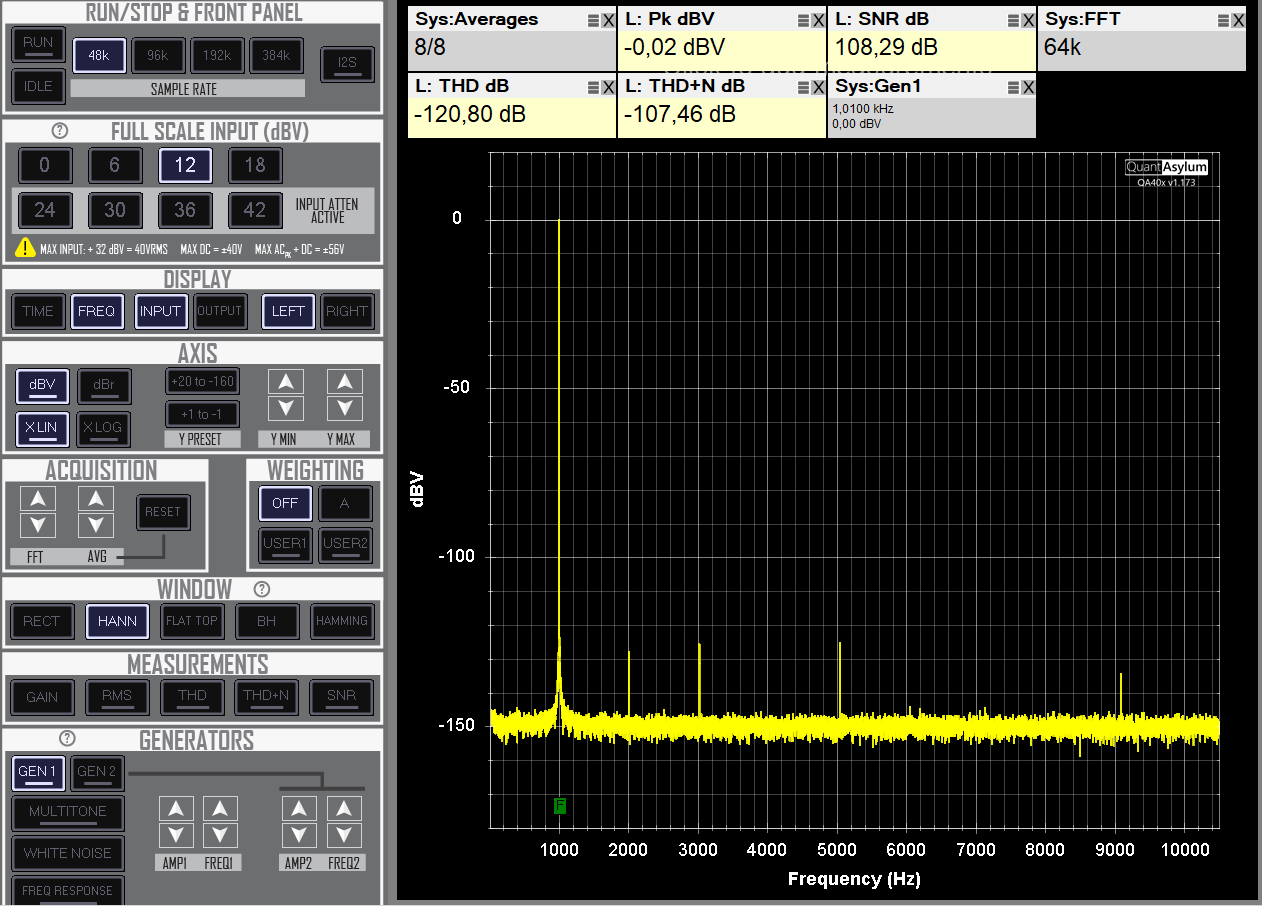

2) QA403 Bild 14: QA403 Spektrum eines 1 kHz Sinus mit 0 dBV, 2,83 Vpp Amplitude

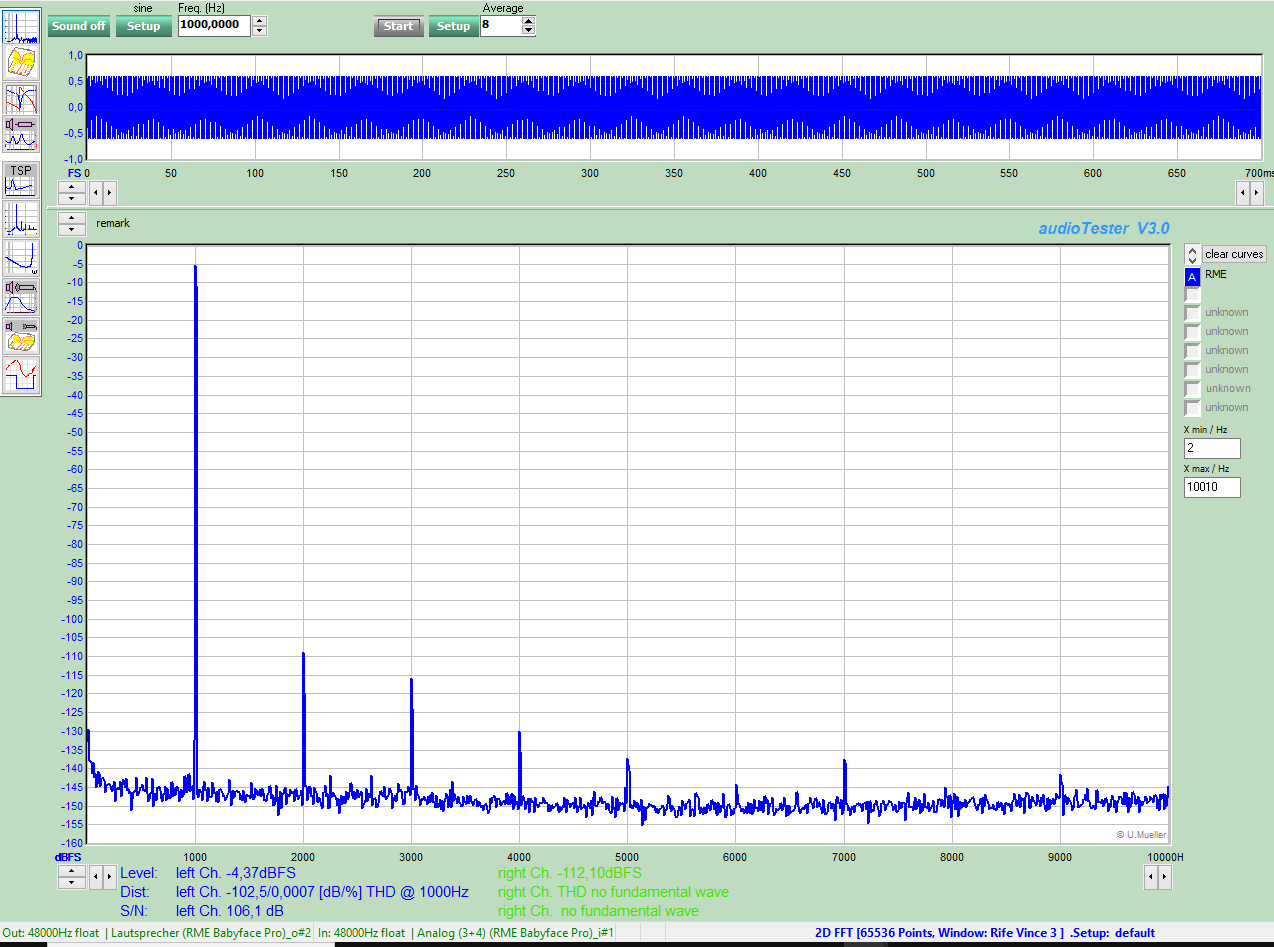

3) RMEBild 15: RME Spektrum eines 1 kHz Sinus mit 0 dBV, 2,83 Vpp Amplitude

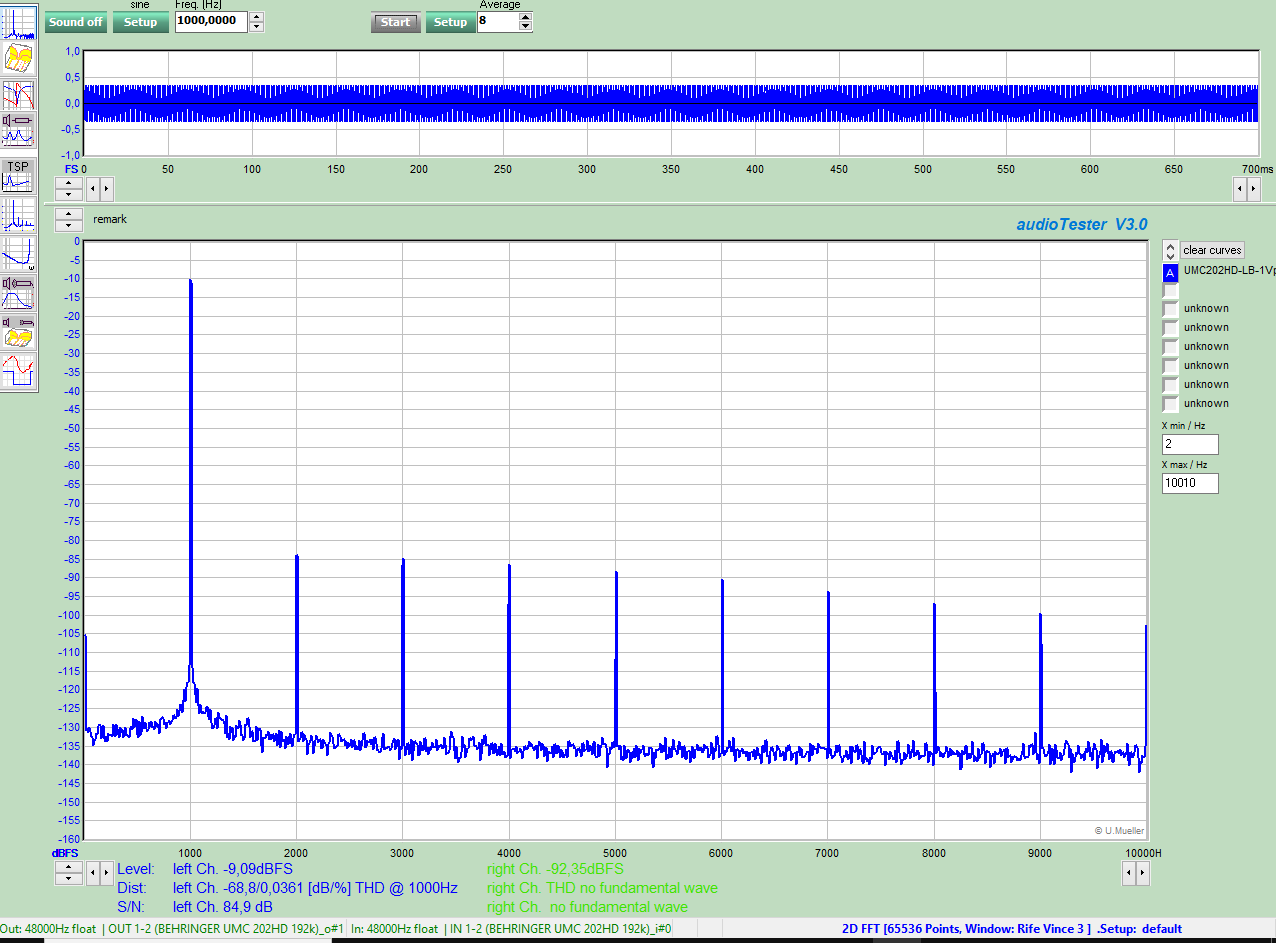

4) Behringer UMC202HD Bild 16: UMC202HD Spektrum eines 1 kHz Sinus mit 2,5 Vpp Amplitude.
Hier musste die Aussteuerung des DAC erhöht werden um diesen Pegel zu erreichen.
Die führt aber zu deutlich höheren Verzerrungen da die analoge Stromversorgung der OPs nur +5 V und GND ist. Hier wäre es besser einen externen Verstärker zu benutzen.
Amplitude 10 dBV, 9 Vpp
1) AP2422.
Bild 17: AP2422 Spektrum eines 1 kHz Sinus mit 10 dBV, 9 Vpp Amplitude ohne Notch.
THD + N bei -114,5 dBc
Bild 18: AP2422 Spektrum eines 1 kHz Sinus mit 10 dBV, 9 Vpp Amplitude mit Notch.

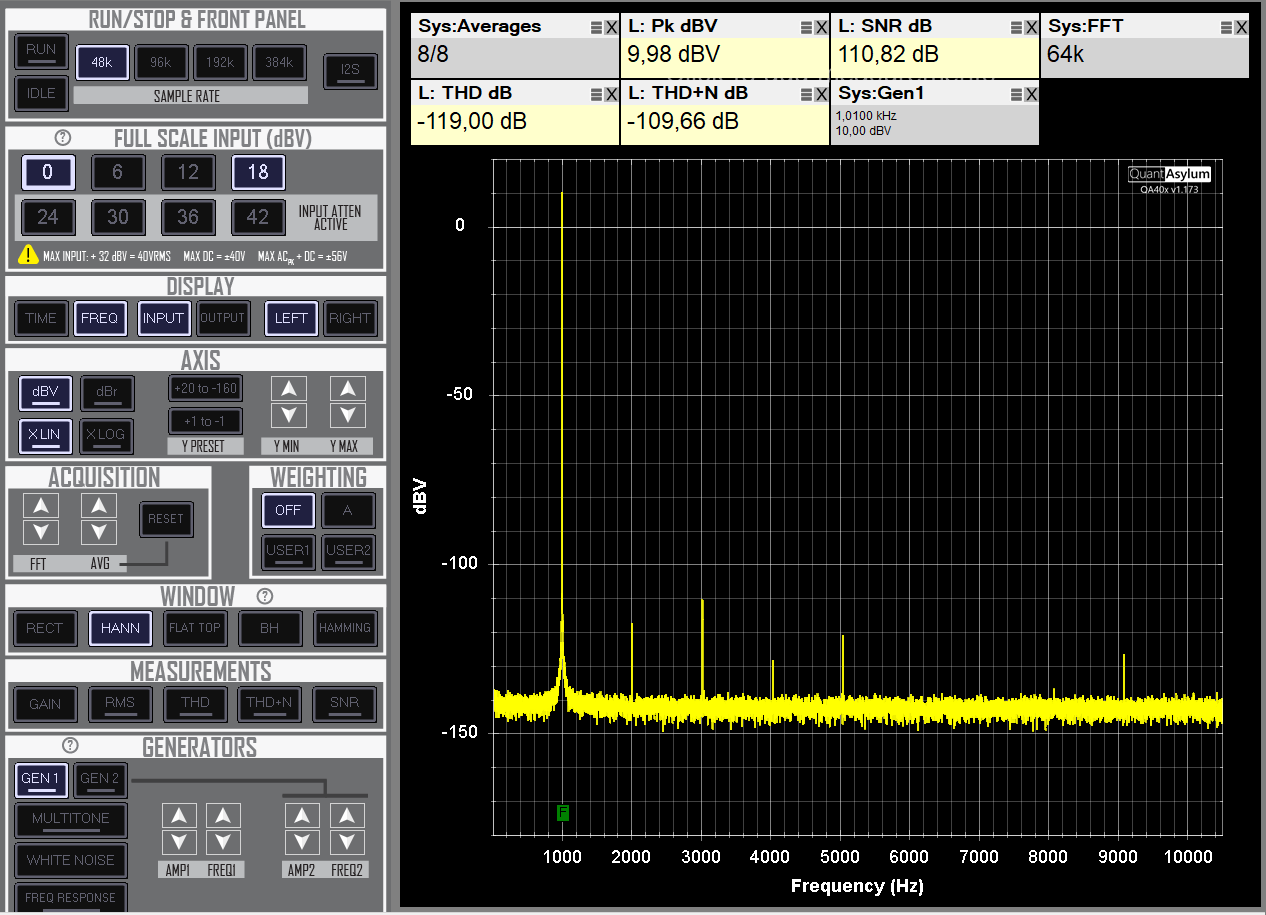

2) QA403 Bild 18: QA403 Spektrum eines 1 kHz Sinus mit 10 dBV, 9 Vpp Amplitude
Diese hohe Amplitude war mit dem RME und dem Behringer nicht möglich.
