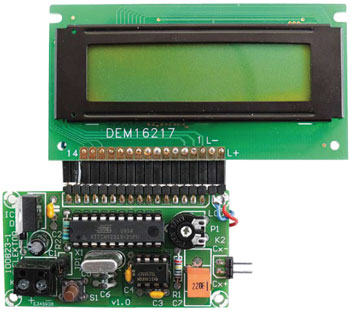

Pico-C-meter
Zeer kleine capaciteitswaarden meten met een ATtiny

Zelfs geavanceerde multimeters met ingebouwde capaciteitsmeting zijn waardeloos bij het meten van condensatoren van bijvoorbeeld 2,7 pF of 5,6 pF. Gewoonlijk zit je vast aan een kleinste meetbereik van 2000 pF, daar kan een HF-ontwerper of radioamateur helemaal niets mee. Hoewel de resolutie bij 3,5 digits 1 pF is, zal een meting beneden ruwweg 200 pF toch onbruikbare resultaten opleveren. De Pico-C-meter kan dat veel beter! Dit kleine apparaatje komt een stuk lager dan veel digitale multimeters en kan betrouwbare metingen verrichten tot een fractie van een pF.
Dit Elektor-artikel verder lezen?
- Onbeperkt toegang tot Member Only artikelen
- 3 nieuwe edities van Elektor Magazine (digitaal)
- Meer dan 5000 Gerber-bestanden
- 20% ledenkorting op e-books (op elektor.nl)
- 10% ledenkorting op producten (op elektor.nl)
Stopt automatisch.
Wat is Members Only
Elektor zet zich in om hoogwaardige inhoud op het gebied van elektronica te bieden, waarmee tienduizenden betalende leden worden bediend. In het kader van deze inzet heeft Elektor de initiatief Premium gelanceerd, dat exclusieve online-artikelen voor leden aanbiedt, soms zelfs voordat ze in het magazine verschijnen.
Elke dag kunnen leden toegang krijgen tot diepgaande artikelen die het beste van Elektors premium-inhoud presenteren.
Dit initiatief heeft als doel leden te belonen met een vroegtijdige toegang. Zodra u bent ingelogd, kunt u moeiteloos genieten van deze exclusieve inhoud en deelnemen aan discussies over de voorgestelde projecten.
Terwijl Premium de beschikbare bronnen uitbreidt, zal Elektor blijven zorgen voor een overvloed aan gratis informatie.
Word vandaag nog lid van de Elektor-community om te profiteren van Premium en andere voordelen!
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Extra info / Update
De microcontroller is geupgraded naar een nieuwe versie Pico-C-Plus, zie www.elektor.nl/110687
Hierbij is het meetbereik uitgebreid tot 500 nF en zijn extra menu's toegevoegd voor een betere bediening van het meetapparaat. Bij het bestellen van een Pico-C-meter-bouwpakket ontvangt u nu automatisch een controller met de firmware 110687-41, deze is volledig compatibel met de bestaande print voor de Pico-C-meter.
Eigenschappen
- Bereik: <1 pF tot 2000 pF (gegarandeerd); 2500 pF mogelijk
- Resolutie: 0.1 pF
- Uitlezing: LCD met twee regels
- Goedkoop, geen SMD-onderdelen
- ATtiny2313 DIP20 microcontroller
- gratis source- en hex-code
- Eenvoudige afregeling met behulp van een referentiecondensator van 1000 pF/1%
- Microcontroller, print en onderdelenpakket verkrijgbaar bij Elektor
Onderdelenlijst
R1 = 1 M 1%
R2 = 5,6 Ohm
P1 = 10 k instel, horizontaal
Condensatoren:
C1 = 10 µ/63 V axiaal, steek 2,5 mm
C2,C3,C4 = 100 n/50 V keramisch, steek 0,2 inch
C5,C6 = 15 p/100 V keramisch, steek 0,2 inch
C7 = 220 p/63 V 1%, polystyreen, steek 7,18 mm (bijv. LCR Components # EXFS/HR 220PF +/- 1%)
Optioneel: 1000 p 1% referentiecondensator, polystyreen of polypropyleen
Halfgeleiders:
D1 = 1N4004
IC1 = 7805
IC2 = TLC555 8-pens DIP (bijv. Texas Instruments TLC555CP)
IC3 = ATtiny2313-20PU (geprogrammeerd, EPS-nr. 100823-41, zie [1])
Diversen:
K1 = 2-voudige printkroonsteen, steek 5 mm
K2 = 2-pens header en connector, steek 0,1 inch
JP1 = jumper
S1 = drukknop met maakcontact, 6 mm
X1 = kristal 20 MHz, CL=18 p, 50 ppm, met aansluitdraden
LCD = DEM16217, 2x16 karakters, met achtergrondverlichting (bijv. EPS-nr. 030451-72)
LCD-connector = 16-voudige (14+2) SIL-header en connector, haaks, steek 0,1 inch.
Zie tekst voor het aansluiten van het DEM16217 LCD.
20-pens DIP-voetje voor IC3
8-pens DIP-voetje voor IC2
print EPS-nr. 100823-1
Bouwpakket, inclusief behuizing, print, LCD en voorgepr. microcontroller: EPS-nr. 100823-71
