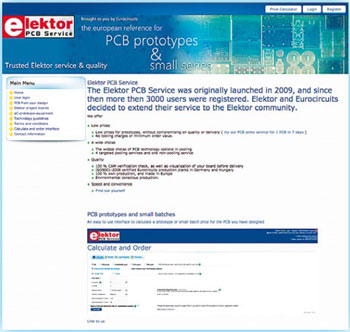

Elektor PCB Service — DE ‘ONE-STOP’ PCB SHOP

Van Breadboard naar PCB

U zult niet de eerste zijn die een project ziet stranden op het printontwerp. Zolang projecten ‘leven’ op breadboards of als ‘luchtschakeling’ is het eenvoudig... met wat soldeerwerk is een foutje dan snel opgelost. De stap naar een definitief PCB-ontwerp lijkt dan zowaar een project apart! Het begint al met de keuze van een CAD-applicatie (Eagle/Cadsoft, DesignSpark of Altium bijvoorbeeld). Vervolgens heb je een bibliotheek met de juiste componenten nodig en direct dringt zich de vraag op of het ‘through hole’ of SMD moet worden. Hoe zit het met de koeling van de componenten of het verloop van signalen met hoge frequenties? Alles moet in het ontwerp gebracht worden. O ja, niet vergeten, er moet ook nog een USBconnector en/of een voedingsaansluiting op.
