Reclameherrie weg met één klap

Mjoetie

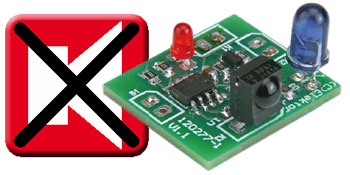

Ken je dat? Kijk je naar een leuke film en opeens komt de reclame het huis binnendenderen. Het liefst wil je dan meteen het geluid zachter zetten of op de mute-knop drukken. Maar waar is de zapper? Deze handige schakeling neemt die functie over. Ze verandert de hele salontafel in één grote knop; als je een tikje tegen of op de tafel geeft, dan wordt meteen het TV-geluid uitgeschakeld. Als de film weer verder gaat, dan kan met een klop op de tafel het geluid weer worden aangezet.

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list

Weerstanden:
R1,R2 = 10 k
R3 = 1 M
R4 = 1 k
R5 = 470 Ohm
R6 = 22 Ohm/0,25 W
R7 = 330 Ohm/0,25 W
Condensatoren:
(SMD0805)
C1,C2 = 100 n
Halfgeleiders:
D1 = zener 3 V/375 mW (SOD123F)
D2 = low-current-LED rood, 3 mm
D3 = IR-LED, 5 mm (bijv. Vishay TSUS5202)
T1 = BC847 (SOT23)
IC1 = PIC12F1822-I/SN (SOIC8)
IR-ontvangermodule 36 kHz (bijv. TSOP34836)
Diversen:
K1,K2,S1 = 2-pens header, steek 2,5 mm
K3 = 3-pens header, steek 2,5 mm
K4 = 6-pens header, steek 2,5 mm
Piëzo-zoemer (bijv. Kingstate KPEG165)
Druktoets met maakcontact, voor paneelmontage
2 AA- of AAA-batterijen met houder, of 3-V knoopcel
Print 120277-1
