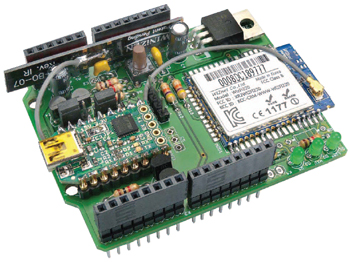

WiFi/Bluetooth/USB-shield voor Platino en Arduino
Gij zult communiceren!

Vandaag de dag moet alles en iedereen met elkaar ‘verbonden’ zijn, 24 uur per dag, het hele jaar door. Misschien hebt u een Facebook account, maar hoe zit het met uw scoop? Twittert uw multimeter wel genoeg? Is uw soldeerstation wel verbonden? Misschien bent u dan wel een niet-communicatieve nerd, maar het voedingsapparaat op uw werkbank kan heftig verlangen naar sociale interactie. Met het uitbreidingsboard uit dit artikel kunt u alles op alles aansluiten met of zonder draden.
