Barostick

Luchtdruk en temperatuur meten met een USB-stick

Barostick

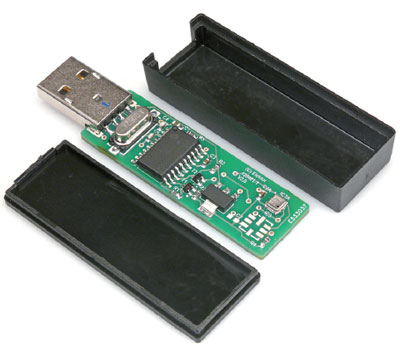

USB-sticks zijn tegenwoordig verkrijgbaar voor allerlei toepassingen, van het opslaan van data tot het meten van de temperatuur. USB-sticks voor het meten van de luchtdruk zijn echter nog vrij zeldzaam. Deze barometrische USB-luchtdruksensor meet met behulp van een Bosch-sensor de luchtdruk en de temperatuur, waarna deze gegevens via Windows-software grafisch kunnen worden weergegeven en opgeslagen.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Hyperlinks
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
(alle weerstanden en condensatoren shape 0603)
Weerstanden:
R1...R5 = 4k7
Condensatoren:
C1 = 10 µ/10 V X5R
C2,C3 = 300 n
C4,C5 = 22 p
Halfgeleiders:
T1,T2 = 2N7002 (SOT232)
IC1 = AP1117E33G-13 (SOT-223)
IC2 = PIC18F14K50-I/SO (geprogrammeerd, EPS-nr. 120481-41)
IC3 = Luchtdruksensor BMP085 of BMP180 (Bosch Sensortec)
Diversen:
X1 = kristal 12 MHz (HC49US)
USB-A-connector, surface mount (Lumberg 2410 07)
USB-stick-behuizing (USB1SW, Conrad-nr. 531275-89)
Print nr. 120481-1
Compleet opgebouwde en geteste module 120481-91 [3]
Gratis software-download met source- en hex-code, Windows-software en DLL
