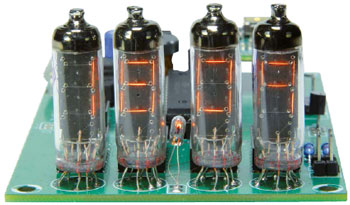

Numitron-klok/thermometer
Ontwikkeld op het Arduino-platform

Dit Elektor-artikel verder lezen?
- Onbeperkt toegang tot Member Only artikelen
- 3 nieuwe edities van Elektor Magazine (digitaal)
- Meer dan 5000 Gerber-bestanden
- 20% ledenkorting op e-books (op elektor.nl)
- 10% ledenkorting op producten (op elektor.nl)
Stopt automatisch.
Wat is Members Only
Elektor zet zich in om hoogwaardige inhoud op het gebied van elektronica te bieden, waarmee tienduizenden betalende leden worden bediend. In het kader van deze inzet heeft Elektor de initiatief Premium gelanceerd, dat exclusieve online-artikelen voor leden aanbiedt, soms zelfs voordat ze in het magazine verschijnen.
Elke dag kunnen leden toegang krijgen tot diepgaande artikelen die het beste van Elektors premium-inhoud presenteren.
Dit initiatief heeft als doel leden te belonen met een vroegtijdige toegang. Zodra u bent ingelogd, kunt u moeiteloos genieten van deze exclusieve inhoud en deelnemen aan discussies over de voorgestelde projecten.
Terwijl Premium de beschikbare bronnen uitbreidt, zal Elektor blijven zorgen voor een overvloed aan gratis informatie.
Word vandaag nog lid van de Elektor-community om te profiteren van Premium en andere voordelen!
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Componenten
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
Weerstanden:
R1 = 0,18 Ohm, 3 W
R2,R3,R7,R8,R9 = 10 k
R4,R5,R6 = 4k7
P1 = 4k7 instelpotmeter, liggend
Condensatoren:
C1,C2,C6,C7,C8,C12,C13,C14,C15,C16 = 100 n
C3 = 100 µ/25 V radiaal
C4 = 220 p
C5 = 22 µ/25 V radiaal
C9 = 10 µ/50 V radiaal
C10,C11 = 22 p
Spoelen:
L1 = 18 µH, 3,4 A, 0,036 Ohm (Panasonic type ELC10D180E)
Halfgeleiders:
D1 = 1N5819
IC1 = 78L05
IC2 = MC34063
IC3 = ATmega328-PU (geprogrammeerd, Elektor-nr. 120740-41)
IC4 = DS1307
IC5,IC6,IC7,IC8 = 74LS47
IC9 = DS1820
Diversen:
V1,V2,V3,V4 = IV-9 Numitron-buis
JP1 = 2-pens pinheader + jumper, steek 2,54 mm
X1 = 32,768 kHz kristal
X2 = 16 MHz kristal
MOD1 = BOB-FT232R (optioneel), Elektor-Shop nr. 110553-91
Bt1 = CR2032-batterij
S1,S2 = drukknop met maakcontact, voor frontplaatmontage
K1 = 2,1 mm voedingsconnector voor printmontage
K2 = 6-pens (2x3) boxheader
La1 = gloeilampje 5 V/300mW
Print 120740-1
