Solid-state windrichtingsmeter

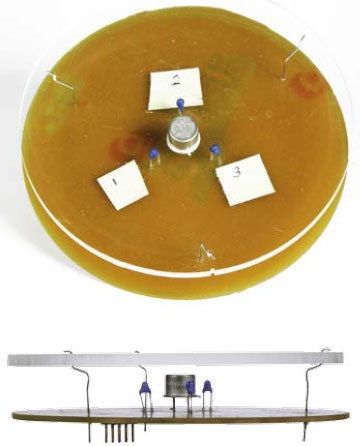

Het meten van temperatuur, luchtdruk en vochtigheid is met de moderne elektronische sensors niet zo moeilijk meer. Voor windrichting en windsnelheid zijn echter nog steeds elektromechanische omzetters nodig, dus bewegende onderdelen die aan slijtage onderhevig zijn. Met de hier beschreven methode is het mogelijk met slechts enkele componenten een echte elektronische windrichtings- en windsnelheidsmeter te bouwen.
