IO-Warrior uitbreidingsboard

Meten, besturen en regelen met de PC

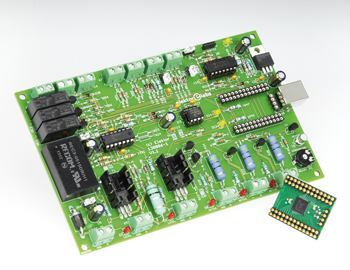

IO-Warrior uitbreidingsboard
Er zijn veel meet- en regel-interface-boards op de markt, alle met hun eigen specifieke voor- en nadelen. Het hier voorgestelde interface-board scoort in vergelijking al meteen op een paar belangrijke punten. Het is gemakkelijk aan te sturen met bekende programmeertalen zoals Visual Basic, C# of C++, sensoren en actuatoren kunnen zonder speciale connectors rechtstreeks op klemmen worden aangesloten en de meest verschillende toepassingen en modificaties zijn met steeds dezelfde hardware heel snel te realiseren.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Hyperlinks
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Weerstanden:
R1 = 47 k
R2 = 300 Ohm, 1%
R3,R10,R14,R38,R39,R40,R41,R42 = 560 Ohm
R4,R46,R47 = 390 Ohm
R5,R6,R9,R13,R18,R19,R31,R35,R37,R43,R45,R50,R51,R52,R54,R55,R56 = 10 k
R7,R15 = 680 Ohm
R8,R12 = 20 k
R11 = 0Ohm5, 5 W
R16 = 47 Ohm
R17,R20,R22,R25 = 100 k
R21,R26 = 4k7
R23 = 10 M (niet bestukt)
R24 = 0 Ohm (draadbrug)
R27,R32,R36,R44 = 1 k
R28 = 1k3, 1%
R29 = 68 Ohm
R30,R33,R34 = 47 Ohm, 3 W
R48,R49,R53 = 100 Ohm
P1 = instelpotmeter 47 k
Condensatoren:
C1,C4,C5,C6,C12 = 100 µ/25 V
C2,C3,C9,C10,C11,C13,C14,C15 = 100 n
C7,C8 = 1 µ keramisch
Halfgeleiders:
D1,D13,D14 = LED geel, 3 mm
D2,D4,D6,D10,D15,D18,D19,D20 = 1N4148
D3,D8,D9,D11,D12 = LED rood, 3 mm
D5 = zenerdiode 3V6
D7,D16 = zenerdiode 4V7
D17 = 1N5821
T1,T6 = BDX53B
T2,T3,T4,T7,T9,T10,T11 = BC547C
T5 = BC557B
T8 = BC108
IC1 = IO-Warrior56-MOD (versie 1.1.0.1 of hoger)
IC2 = LM1117T-ADJ
IC3 = MSP430F2013IN
IC4 = LM324N
IC5 = MCP4822-E/P
DCDC1 = AM3N-0515D of REC3-0515DR/H1
Diversen:
JP1,JP4,JP5 = 3-pens pinheader, steek 2,54 mm
K1 = 6-pens pinheader, steek 1,27 mm
K6 = haakse USB-bus, type B, voor printmontage
JP2,JP3,JP6 = 2-pens pinheader, steek 2,54 mm, + jumper
K2,K3,K4,K5,K7,K8,K9,K10,K11,K12,K14,K15,K16 = 2-polige printkroonsteen
DIP8 IC-voet
DIP14 IC-voet
2 2x13-pens contactstrips, steek 2,54 mm, voor IC1
4-pens contactstrip, steek 2,54 mm, voor IC1
Koellichaam voor TO220, 21 K/W
RE1,RE2,RE3 = 5-V-printrelais SPST-NO
Print 130006-1
