2 A maximum power point lader
Het onderste uit de zon

Dit Elektor-artikel verder lezen?
- Onbeperkt toegang tot Member Only artikelen
- 3 nieuwe edities van Elektor Magazine (digitaal)
- Meer dan 5000 Gerber-bestanden
- 20% ledenkorting op e-books (op elektor.nl)
- 10% ledenkorting op producten (op elektor.nl)
Stopt automatisch.
Wat is Members Only
Elektor zet zich in om hoogwaardige inhoud op het gebied van elektronica te bieden, waarmee tienduizenden betalende leden worden bediend. In het kader van deze inzet heeft Elektor de initiatief Premium gelanceerd, dat exclusieve online-artikelen voor leden aanbiedt, soms zelfs voordat ze in het magazine verschijnen.
Elke dag kunnen leden toegang krijgen tot diepgaande artikelen die het beste van Elektors premium-inhoud presenteren.
Dit initiatief heeft als doel leden te belonen met een vroegtijdige toegang. Zodra u bent ingelogd, kunt u moeiteloos genieten van deze exclusieve inhoud en deelnemen aan discussies over de voorgestelde projecten.
Terwijl Premium de beschikbare bronnen uitbreidt, zal Elektor blijven zorgen voor een overvloed aan gratis informatie.
Word vandaag nog lid van de Elektor-community om te profiteren van Premium en andere voordelen!
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Componenten
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
Weerstanden:
R1 = 100 k/5 %, 0,125 W, SMD 0805
R2,R5,R6 = 10 k/5%, 0,125 W, SMD 0805
R3 = 470 k/1%, 0,1 W, SMD 0805
R4,R10,R11 = 68k1/1%, 0,125 W, SMD 0805
R7 = 1 M/5%, 0,125 W, SMD 0805
R8 = 499 k/1%, 0,125 W, SMD 0805
R9,R12 = 196 k/1%, 0,125 W, SMD 0805
R13 = 0Ohm05/1%, 1 W, SMD 1206
P1 = instelpotmeter 47 k, liggend
Condensatoren:
C1 = 10 µ/50 V, SMD 1210, Y5V
C2 = 4µ7/25 V, SMD 1210, X7R
C3 = 2µ2/25 V, SMD 0603, X5R
C4 = 10 µ/25 V, SMD 1206, X5R
C5 = 47 µ/25 V, SMD 2220, X7R
C6 = 100 µ/25 V, radiaal SMD
Spoelen/filters:
FIL1,FIL4 = NFM41PC204F1H3L (Murata)
FIL2,FIL3 = NFR21GD4702202L (Murata)
L1 = 22 µH/11 A, 20%, 14,6 mOhm (Würth Elektronik 74435572200)
Halfgeleiders:
D1,D8 = VS-50WQ04FNPBF, SMD D-PAK
D2 = BZX84-B10,215, SMD SOT-23
D3 = LED rood, 3 mm, met aansluitdraden
D4 = LED groen, 3 mm, met aansluitdraden
D5,D6 = 1N4148, SMD SOD-123F
D7 = BZX84-B6V2, SMD SOT-23
IC1 = LT3652EMSE#PBF, SMD 12MSOP
T1 = SI4401DY-T1-E3, SMD SO-8
Diversen:
F1 = zekering 2 AT, 5 x 20 mm, met houder voor printmontage en kapje
JP1 = 2-pens pinheader, steek 2,54 mm, met jumper
K1 = 3-voudige printkroonsteen, steek 5 mm
K2,K3 = 2-voudige printkroonsteen, steek 5 mm
TP1,TP2 = soldeerpen
Behuizing: Teko 2/A.1, aluminium, afm. 57,5 x 72 x 28 mm

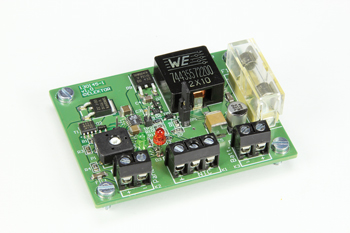

print nr. 130145-1
