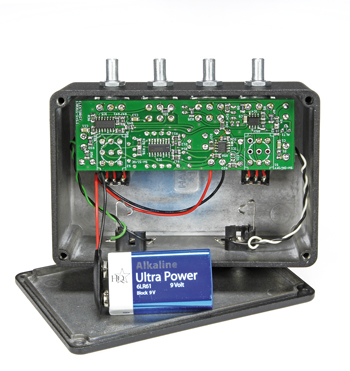

Gitaar-overdrive
Met echte 'germanium-sound'

Dit Elektor-artikel verder lezen?
- Onbeperkt toegang tot Member Only artikelen
- 3 nieuwe edities van Elektor Magazine (digitaal)
- Meer dan 5000 Gerber-bestanden
- 20% ledenkorting op e-books (op elektor.nl)
- 10% ledenkorting op producten (op elektor.nl)
Stopt automatisch.
Wat is Members Only
Elektor zet zich in om hoogwaardige inhoud op het gebied van elektronica te bieden, waarmee tienduizenden betalende leden worden bediend. In het kader van deze inzet heeft Elektor de initiatief Premium gelanceerd, dat exclusieve online-artikelen voor leden aanbiedt, soms zelfs voordat ze in het magazine verschijnen.
Elke dag kunnen leden toegang krijgen tot diepgaande artikelen die het beste van Elektors premium-inhoud presenteren.
Dit initiatief heeft als doel leden te belonen met een vroegtijdige toegang. Zodra u bent ingelogd, kunt u moeiteloos genieten van deze exclusieve inhoud en deelnemen aan discussies over de voorgestelde projecten.
Terwijl Premium de beschikbare bronnen uitbreidt, zal Elektor blijven zorgen voor een overvloed aan gratis informatie.
Word vandaag nog lid van de Elektor-community om te profiteren van Premium en andere voordelen!
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Componenten
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
Weerstanden:
(SMD1206, 0,25 W/1%, tenzij anders vermeld
R1,R3,R5,R21,R22,R35,R36,R38,R43,R47,R48,R50,R58 = 10 k
R2,R53,R54 = 1 M
R4,R56 = 100 k
R6,R37,R39,R40,R41,R49 = 22 k
R7,R8 = 68 k
R9,R10,R14,R15,R30,R31 = 220 Ohm
R11,R17 = 150 k
R12,R16 = 330 k
R13,R18 = 47 k
R19,R20,R34,R42 = 4k7
R23,R28,R45 = 2k2
R24 = 560 Ohm
R25,R26,R44,R46 = 6k8
R27 = 15 k
R29 = 1 k
R32,R33 = 2M2
R51,R52 = niet aanwezig
R55 = 0 Ohm
R57 = 100 Ohm
P1,P4 = potmeter 50 k lineair, steek 5 mm
P2 = stereo potmeter 50 k lineair, steek 5 mm
P3 = stereo potmeter 10 k lineair, steek 5 mm
P5,P6 = instelpotmeter liggend, 10 k, steek 2,54 mm (Vishay Sfernice T73YP103KT20)
P7,P8 = instelpotmeter liggend, 100 k, steek 2,54 mm (Bourns 3362P-1-104LF)
Condensatoren:
C1,C5,C9,C10,C11,C13,C14,C20 = 220 n/50 V, 10%, X7R, SMD1206
C2 = 2µ2/100 V, 20%, steek 2,5 mm, diam. max. 6,3 mm
C3 = 470 p/50 V, 10%, X7R, SMD1206
C4 = 10 n/50 V, 10%, X7R, SMD1206
C6,C18 = 10 µ/100 V, 20%, steek 2,5 mm, diam. max. 6,3 mm
C7 = 47 µ/35 V, 20%, steek 2,5 mm, diam. max. 6,3 mm
C8,C12,C15,C21 = 100 n/50 V, 10%, X7R, SMD1206
C16 = 2n2/50 V, 10%, X7R, SMD1206
C17,C19 = 47 n/50 V, 10%, X7R, SMD1206
Halfgeleiders:
D1,D2 = OA90 (of D9B/OA191/MD276/D311/1N60/OA1161)
D3,D4 = 1N914A, DO-35
D5 = BZX79-C2V4, DO-35
LED1 = LED rood, 3 mm, met aansluitdraden
T1 = BF545A, SMD SOT-23
IC1 = TLC272CD, SMD SOIC-8
IC2 = LM385Z-2.5, TO-92
IC3 = LM13700M/NOPB, SMD SOIC-16
IC4 = TLC271CD, SMD SOIC-8
IC5 = TLC274CD, SMD SOIC-14
Diversen:
K1,K2,K3 = 2-polige printkroonsteen, steek 5,08 mm
JP1,JP2,LED1 = 2-pens pinheader, steek 2,54 mm
S1,S2 = voetschakelaar met 3 wisselcontacten (3PDT), voor printmontage, steek 4 x 5 mm (UK-electronic.de, nr. 102-000 met soldeeroogjes of 102-000-1 met printpennen)
Aansluitclip voor 9-V-battery
6,3 mm mono-jack-connector voor paneelmontage
F1 = Multifuse 50 mA, radiaal (Bourns MF-R005-0)
Print 130311-1 [2]
