Radiografische multiswitch

5 schakelfuncties via 1 kanaal

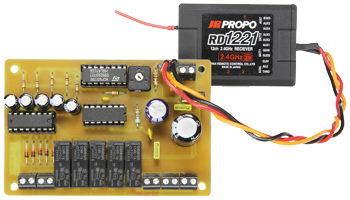

Radiografische multiswitch
Een proportionele radiobesturing is ideaal voor het regelen van de snelheid en het besturen van een modelauto, -vliegtuig of -schip. Helaas zijn er meestal weinig schakelmogelijkheden op zo'n radiobesturing aanwezig. Met deze schakeling kan men eenvoudig via één kanaal vijf van zulke functies bedienen. Het schakelen gebeurt via relais aan de ontvangerzijde.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Hyperlinks
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Weerstanden:
R1 = 33 k
R2..R7 = 10 k
R8 = 0 Ohm (draadbrug)
P1 = 10 k instelpotmeter, liggend
Condensatoren:
C1 = 4n7, steek 2,54 mm
C2 = 1 n, steek 2,54 mm
C3..C7 = 47 µ/50 V, steek 2,54 mm
C8..C10 = 100 n, steek 5,08 mm
C11 = 1000 µ/50 V, steek 7,5 mm
C12 = 470 µ/50 V, steek 5,08 mm
Halfgeleiders:
D1..D5 = 1N4148
IC1 = HEF4093BP
IC2 = CD4017BE
IC3 = ULN2003AN
IC4 = MC7805
Diversen:
K1..K6 = 2-polige printkroonsteen, steek 3,5 mm
K7 = 3-pens pinheader, steek 2,54 mm
RE1..RE5 = relais met wisselcontact, spoelspanning 5 V, schakelstroom 5 A (bijv. Omron G5NB1A5DC)
Print 140088-1
