De terugkeer van de Wi-Fi-besturingskaart
Apparatuur bedienen met uw smartphone

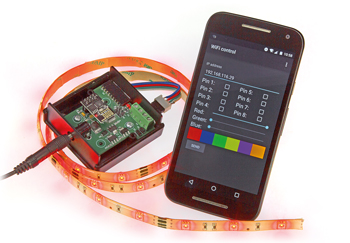

Tegenwoordig moet alles met alles verbonden zijn. Je kunt het zo gek niet bedenken of het moet bestuurbaar zijn via smartphone of tablet, om nog maar te zwijgen van de dingen die we via internet willen kunnen raadplegen. Dus als iedereen dat nu zo graag wil, waarom zouden wij daar niet bij helpen? Daarom hebben we onze Wi-Fi-besturingskaart gemoderniseerd. U kunt er uw elektrische apparatuur mee schakelen via internet en status-informatie mee opvragen.
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Extra info / Update
3 januari 2017 – Het bestand “150402.html” bevatte een fout die het onmogelijk maakte de acht GPIO pinnen van K4 te besturen vanuit een web browser. Dit is gecorrigeerd in de file die wat hoger op deze pagina gedownload kan worden.
Onderdelenlijst
Onderdelenlijst
Weerstanden (0805):
R3,R4,R5,R6,R7,R8,R9,R10 = 10 k
R1,R2 = 220 Ohm
Condensatoren (0805):
C1,C3 = 100 n
C2,C4 = 10 µ/16 V, A-behuizing
Halfgeleiders:
IC1 = LD1117DT33
IC2 = ATmega328P-AU, voorgeprogrammeerd, Elektor Shop # 150402-41
T1,T2,T3 = NDT3055L
D1,D2,D3,D4 = S1A
Diversen:
LED1 = led, geel
LED2 = led, groen
K1,K2 = 2-weg printkroonsteen, steek 5 mm
K3 = voedingsbus, 2,5 mm
K4 = 9-pens header socket, steek 2,5 mm
K5 = 8-pens (2x4) header socket, steek 2,5 mm
K6 = 6-pens (2x3) header, steek 2,5 mm
ESP8266 Wi-Fi module, Elektor Store # 150445-91 (SKU-17326)
PCB v1.6, Elektor Store # 150402-1
ATmega firmware & fuse-instellingen van [2]
App in de Playstore: “WiFi control” van Elektor Team [3]
Weerstanden (0805):
R3,R4,R5,R6,R7,R8,R9,R10 = 10 k
R1,R2 = 220 Ohm
Condensatoren (0805):
C1,C3 = 100 n
C2,C4 = 10 µ/16 V, A-behuizing
Halfgeleiders:
IC1 = LD1117DT33
IC2 = ATmega328P-AU, voorgeprogrammeerd, Elektor Shop # 150402-41
T1,T2,T3 = NDT3055L
D1,D2,D3,D4 = S1A
Diversen:
LED1 = led, geel
LED2 = led, groen
K1,K2 = 2-weg printkroonsteen, steek 5 mm
K3 = voedingsbus, 2,5 mm
K4 = 9-pens header socket, steek 2,5 mm
K5 = 8-pens (2x4) header socket, steek 2,5 mm
K6 = 6-pens (2x3) header, steek 2,5 mm
ESP8266 Wi-Fi module, Elektor Store # 150445-91 (SKU-17326)
PCB v1.6, Elektor Store # 150402-1
ATmega firmware & fuse-instellingen van [2]
App in de Playstore: “WiFi control” van Elektor Team [3]
