VFD-klok met ESP32
met nauwkeurige internettijd

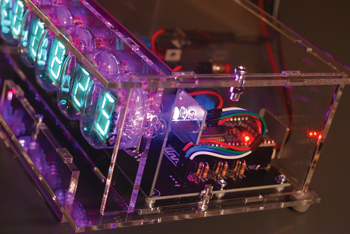

Klokken die zijn opgebouwd met vintage-componenten genieten een grote populariteit. De meeste ontwerpen zijn gebaseerd op een real-time klok, al dan niet gesynchroniseerd via tijdseinzenders of GPS. De hier beschreven klok met VFD-buizen (Vacuum Fluorescent Display) wordt via het internet met een NTP-server gesynchroniseerd.
Onderdelenlijst
Onderdelenlijst
Hoofdprint
R1...R4 = 100 Ohm
R5 = 330 Ohm
R6 = 2k2
R7 = 3k3
R8...R16 = 4k7
R17 = 10 kOhm
R18...R20 = 27 kOhm
R21...R24 = 100 kOhm
R25 = 220 kOhm
P1 = instelpotmeter 4k7 (CB10LV472M)
P2 = instelpotmeter 47 kOhm (CB10LV473M)
Condensatoren
C1 = 330 pF, NP0
C2,C3 = 100 nF
C4 = 4,7 µF/100 V, radiaal, low ESR
C5 = 100 µF radiaal
C6...C8 = 220 µF, radiaal, low ESR
D1,D2 = 1N400x
D3 = MUR160G
D4 = 1N5819
D5 = 1N5347BG
T1 = BC547B
T2 = IPP200N15N3 G
T3...T9 = 2N7000
IC1 = PTH08080WAH
IC2 = ICM7555
IC3 = HV518P-G
IC4 = stepdown- regelaar 5 V (Würth 173010578)
IC5 = DS18B20 (optioneel, niet op de print)
MOD1 = ESP32-devkitC + 2 x 20-polige busstrip
L1 = 47 µH, 1,2 A, 0,067 Ohm, radiaal, ELC08D470E
F1 = polyfuse 0,5 A, 60R050XPR
K1...K3 = 10-polige busstrip, raster 2,54 mm steek (2x5)
K4,K5 = 2-polige printkroonsteen, steek 5 mm
K6 = haakse 3-polige draadconnector (Würth 61900319521) + female connector (optioneel)
K7 = haakse 4-polige draadconnector (Würth 61900419521)
K8 = 4-polige busstrip, raster 2,54
1 x drukknop SPST/NO
1 x coaxiale DC-voedingsconnector 5,5/2,1 mm (PC-010 TME)
rood en zwart montagedraad
Displayprint
R1,R2 = 3,3 Ohm *
R3A,R4A,R3B,R4B = 100 kOhm *
TU1...TU6 = IV-22 (Rusland)
TU7,TU8 = DM160 of equivalent / IV-15 (Rusland) *
K1...K3 = haakse pinheader 2,54 mm
72 x tube socket pin 1 mm
krimpkous diameter 1,6 mm 1:2 ratio
krimpkous diameter 6 mm 1:2 ratio
2 x (halve) zekeringhouder 5x20 mm (Farnell 1866099)
Mechanische onderdelen
2 x aluminium afstandshouder rond 4,5 x 14 mm (Ettinger 05.72.148)
2 x afstandshouder 15 mm M3 F/F
4 x bout M3x6 verzinkt staal pozidriv DIN 7985A
8 x nylon sluitring M3
* zie tekst
Print voor RGB-achtergrondverlichting
Weerstanden
R1...R18 = 330 Ohm
Halfgeleiders
D1...D6 = RGB-LED 5 mm, common anode (eBay)
Diversen
K1 = 4-polige pinheader, raster 2,54 mm
wit, rood, groen en blauw montagedraad + extra pinheader
krimpkous 3,2 mm 1:2 ratio
Hoofdprint
R1...R4 = 100 Ohm
R5 = 330 Ohm
R6 = 2k2
R7 = 3k3
R8...R16 = 4k7
R17 = 10 kOhm
R18...R20 = 27 kOhm
R21...R24 = 100 kOhm
R25 = 220 kOhm
P1 = instelpotmeter 4k7 (CB10LV472M)
P2 = instelpotmeter 47 kOhm (CB10LV473M)
Condensatoren
C1 = 330 pF, NP0
C2,C3 = 100 nF
C4 = 4,7 µF/100 V, radiaal, low ESR
C5 = 100 µF radiaal
C6...C8 = 220 µF, radiaal, low ESR
D1,D2 = 1N400x
D3 = MUR160G
D4 = 1N5819
D5 = 1N5347BG
T1 = BC547B
T2 = IPP200N15N3 G
T3...T9 = 2N7000
IC1 = PTH08080WAH
IC2 = ICM7555
IC3 = HV518P-G
IC4 = stepdown- regelaar 5 V (Würth 173010578)
IC5 = DS18B20 (optioneel, niet op de print)
MOD1 = ESP32-devkitC + 2 x 20-polige busstrip
L1 = 47 µH, 1,2 A, 0,067 Ohm, radiaal, ELC08D470E
F1 = polyfuse 0,5 A, 60R050XPR
K1...K3 = 10-polige busstrip, raster 2,54 mm steek (2x5)
K4,K5 = 2-polige printkroonsteen, steek 5 mm
K6 = haakse 3-polige draadconnector (Würth 61900319521) + female connector (optioneel)
K7 = haakse 4-polige draadconnector (Würth 61900419521)
K8 = 4-polige busstrip, raster 2,54
1 x drukknop SPST/NO
1 x coaxiale DC-voedingsconnector 5,5/2,1 mm (PC-010 TME)
rood en zwart montagedraad
Displayprint
R1,R2 = 3,3 Ohm *
R3A,R4A,R3B,R4B = 100 kOhm *
TU1...TU6 = IV-22 (Rusland)
TU7,TU8 = DM160 of equivalent / IV-15 (Rusland) *
K1...K3 = haakse pinheader 2,54 mm
72 x tube socket pin 1 mm
krimpkous diameter 1,6 mm 1:2 ratio
krimpkous diameter 6 mm 1:2 ratio
2 x (halve) zekeringhouder 5x20 mm (Farnell 1866099)
Mechanische onderdelen
2 x aluminium afstandshouder rond 4,5 x 14 mm (Ettinger 05.72.148)
2 x afstandshouder 15 mm M3 F/F
4 x bout M3x6 verzinkt staal pozidriv DIN 7985A
8 x nylon sluitring M3
* zie tekst
Print voor RGB-achtergrondverlichting
Weerstanden
R1...R18 = 330 Ohm
Halfgeleiders
D1...D6 = RGB-LED 5 mm, common anode (eBay)
Diversen
K1 = 4-polige pinheader, raster 2,54 mm
wit, rood, groen en blauw montagedraad + extra pinheader
krimpkous 3,2 mm 1:2 ratio
