Efficiënte sensor voor pols-hartslagmeting
Efficiënte sensor voor pols-hartslagmeting

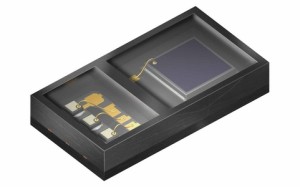

Osram Opto Semiconductors introduceert een geïntegreerde optische sensor die speciaal is ontworpen voor het meten van de hartslag. De sensor bestaat uit drie groene hoogrendements-LED’s en een fotodiode met een groot lichtgevoelig oppervlak. Als toepassingsgebied noemt de fabrikant fitness-trackers, smart horloges en andere wearables. De nieuwe sensor heeft een zeer laag energieverbruik waardoor de levensduur van de batterij wordt verlengd.

Met de hartslagsensor (SFH 7051) wordt de hoeveelheid bloed gemeten die door bloedvaten onder de huid stroomt. Het groene licht van de LED’s, met een golflengte van 530 nm, schijnt op de huid waarbij verschillende hoeveelheden van het licht door respectievelijk het bloed en de huid worden geabsorbeerd. Het niet-geabsorbeerde licht wordt naar de detector gereflecteerd. Het lichtspectrum van de SFH7051 is zeer geschikt voor het aan de pols meten van de hartslag. De groene LED’s zijn gebaseerd op de UX:3-chiptechnologie van Osram. Er worden in de sensor drie van deze LED-emitters gebruikt omdat deze dan met de optimale stroomsterkte van 20 mA kunnen worden aangestuurd. Bij deze stroomsterkte wordt een optisch uitgangsvermogen van 3 x 3,4 mW geleverd. De fotodiode heeft een lichtgevoelig oppervlak van 1,7 mm² en een capaciteit van 11 pF. Door deze lage capaciteit kunnen korte schakeltijden en hoge meetfrequenties worden gerealiseerd.
