Nieuwe microcontrollers voor sensorloze BLDC-motoren

8 juni 2015, 00:01
Nieuwe microcontrollers voor sensorloze BLDC-motoren
Nieuwe microcontrollers voor sensorloze BLDC-motoren

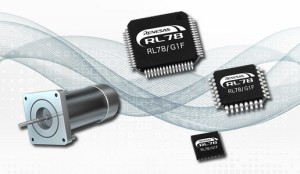

Renesas Electronics breidt de RL78-microcontroller-familie uit met twintig nieuwe modellen die bedoeld zijn voor toepassing in snelheidsregelaars voor sensorloze borstelloze gelijkstroommotoren in huishoudelijke apparatuur en elektrisch gereedschap. Met de nieuwe MCU’s kan het ontwerp van dergelijke regelingen sterk worden vereenvoudigd.

Bij steeds meer huishoudelijke apparaten en gereedschappen zien we een verschuiving van traditionele motoren met ingebouwde positiesensors naar sensorloze BLDC-motoren. De nieuwe MCU’s uit de RL78/G1F-reeks zijn voorzien van extra functies waarmee eenvoudige en energiezuinige motorregelaars kunnen worden gerealiseerd.
Belangrijkste aanvullende technische eigenschappen (ten opzichte van de standaard RL78):
- Ingebouwd motorregel-subsysteem met PWM-uitgang en auxiliary timer geschikt voor klokfrequenties tot 64 MHz;
- Software-configureerbare PGA (Programmable Gain Amplifier) met slew-rate van minimaal 3,0 V/µs en instelbare versterking van 4x tot 32x;
- Tweekanaals high-speed-comparator (reactietijd 70 ns) voor overstroomdetectie en bepaling van de rotorpositie;
- Eén- of tweekanaals D/A-converter;
- Seriële IrDA-communicatiefunctie.

De nieuwe microcontrollers worden geleverd in 24-pens HWQFN- of 36-pens WFLGA-behuizingen met afmetingen van 4 x 4 mm.
