Ultragevoelige omnipolaire en omnidirectionele Hall-effect-schakelaar
Ultragevoelige omnipolaire en omnidirectionele Hall-effect-schakelaar
Allegro MicroSystems introduceert een sensor-IC dat magnetische velden met willekeurige polariteit en richting detecteert. Het IC kan worden toegepast als detector voor (pogingen tot) magnetische beïnvloeding van elektriciteitsmeters, speelautomaten en elektronische sloten, en ook als universele magnetische schakelaar in bijvoorbeeld consumentenelektronica.

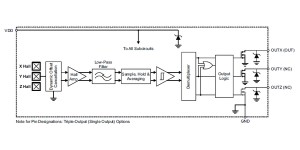

Het detector-IC met typenummer A1266 bevat drie loodrecht op elkaar staande Hall-effect- sensors met bijbehorende versterkers en schmitt-triggers. De detector heeft een gevoeligheid van 25 gauss (2,5 millitesla) en dat is groter dan de gevoeligheid van de meeste gangbare Hall-effect-schakelaars. De A1266 is ontworpen voor toepassing in batterijgevoede systemen: de gemiddelde voedingsstroom is 7,5 µA bij 2,5 V. Allegro’s bedrijfseigen offset-compensatie zorgt ervoor dat de magnetische karakteristieken geldig zijn voor het gehele voedingsspanningsbereik van 2,5 V tot 5,0 V en voor het gehele temperatuurbereik van -40 ºC tot +85 ºC. Het sensor-IC is leverbaar in een uitvoering met aparte uitgangen voor de X, Y en Z-assen, en een uitvoering met één gecombineerde (X+Y+Z) uitgang. Het wordt geleverd in een 5-pens SOT-23-behuizing.
