Algemene spanningsregelaar volgens ASIL-D-standaard
Algemene spanningsregelaar volgens ASIL-D-standaard

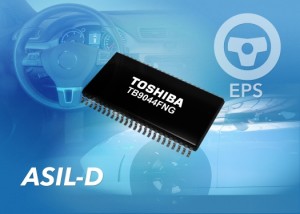

De TB9044FNG van Toshiba, die wordt geleverd in een HTSSOP48-P-300-0.50-behuizing met afmetingen van 6,1 x 12,5 x 1,0 mm, bevat verschillende foutdetectie-functies om zijn eigen goede werking te monitoren, zoals detectie van te hoge en te lage spanningen evenals detectie van te hoge temperatuur. Daarnaast bevat het IC ook een watchdog-timer voor het detecteren van fouten in een externe microcontroller. Om het veiligheidsniveau nog verder te verhogen bevat de chip ook een diagnostische schakeling waarmee latente fouten in de foutdetectiecircuits aan het licht kunnen worden gebracht. Samen leveren al deze monitorschakelingen een afdoende hoog veiligheidsniveau om automobielsystemen aan de ASIL-D-eisen te laten voldoen.

In de TB9044FNG wordt de spanning eerst met een buck-boost DC/DC-converter met hoog rendement teruggebracht tot 6 V en vervolgens met LDO-regelaars verder op 5 V afgeregeld. Doordat het ingangsspanningsbereik aan de onderkant doorloopt tot 2,7 V is het IC bestand tegen spanningsdalingen tijdens het starten. Er zijn vier 5V-uitgangen beschikbaar waarvan er een maximaal 400 mA kan leveren en de andere drie 100 mA.
