AdvertisementDe ANNA-B402 module is gebaseerd op de nRF52833-chip van Nordic Semiconductor. Met 512 kB flash en 128 kB RAM biedt dit apparaat de nodige capaciteit voor geavanceerde toepassingen die zijn ontwikkeld met de Open CPU-architectuur en de Nordic SDK. Bedrade interfaces zoals UART, USB, SPI, I2C, I2S en GPIO zijn beschikbaar om randapparatuur aan te sluiten.

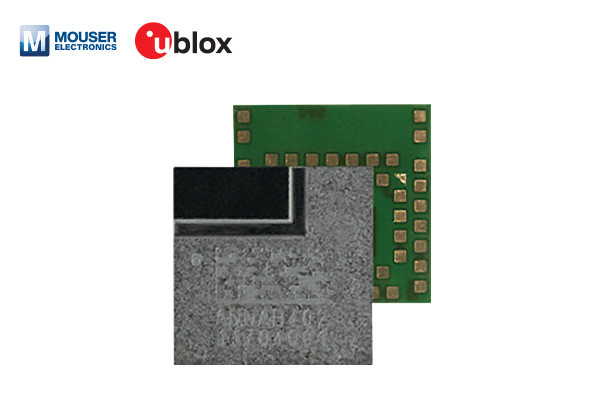

ANNA-B402 BLUETOOTH® 5.1-module

De ANNA-B402-module ondersteunt de Bluetooth-richtingsbepalingsfuncties Angle-of-Arrival (AoA) en Angle-of-Departure (AoD) voor locatietoepassingen. Deze functies maken een nauwkeurigere locatie mogelijk dan wanneer alleen de ontvangen signaalsterkte wordt gebruikt. ANNA-B402 biedt een groter communicatiebereik voor een betrouwbaardere verbinding met behulp van Bluetooth Long Range. De Wirepas Mesh stack kan daarnaast ook worden gebruikt om grootschalige industriële mesh-netwerken te vormen.

Naast Bluetooth low energy is er ondersteuning voor ZigBee- en Thread-protocollen, evenals NFC.

De u-blox ANNA-B402 Bluetooth 5.1-module wordt geleverd met een interne chipantenne voor eenvoudige integratie in het eindproduct, evenals een antennepin voor het gebruik van een externe antenne naar keuze. De ANNA-B402 is wereldwijd gecertificeerd voor gebruik met de interne of externe antenne. De module is van industriële kwaliteit en gekwalificeerd volgens ISO 16750 en ondersteunt een uitgebreid temperatuurbereik van -40°C tot +105°C.

Kenmerken

  • Ultracompacte SiP (6,5 x 6,5 x 1,2 mm) met geïntegreerde antenne
  • Bluetooth 5.1, Bluetooth mesh, Bluetooth Long Range, Zigbee en Thread
  • Ondersteuning voor richtingbepaling binnenshuis
  • Krachtige open CPU-architectuur voor aangepaste toepassingen
  • Uitgebreid temperatuurbereik tot +105°C
  • Wereldwijde certificering

Toepassingen

  • Industriële automatisering
  • Slimme gebouwen en steden
  • Sensoren met laag vermogen
  • Draadloos aangesloten en configureerbare apparatuur
  • Verkooppunt
  • Medische apparaten
  • Real-time locatie, RTLS
  • Plaatsing binnenshuis
  • Activa volgen
  • Wearables

Specificaties

  • Nordic Semiconductor nRF52833-chipset
  • Bluetooth 5.1 (Bluetooth Low Energy)
  • Ondersteuning voor NFC-A-tags
  • Maximaal uitgangsvermogen 8 dBm
  • Geleidende gevoeligheid
    • -94 dBm (1 Mbit/s)
    • -103 dBm (125 Kbit/s)
  • Maximaal uitgestraald uitgangsvermogen (EIRP)
    • Interne antenne: 9 dBm
    • Externe antenne: 11 dBm
  • Maximaal bereik
    • Interne antenne: 600 meter
    • Externe antenne: 700 meter
  • 1,7 V tot 3,6 VDC voeding
  • Stroomverbruik
    • Actieve TX @ 0 dBm: 6,0 mA
    • Actief TX @ +8 dBm: 15,5 mA
    • Alleen RX: 6,0 mA
    • Stand-by: 1,3µA
    • Slaapstand: 600 nA (met inschakelen bij een externe gebeurtenis)
  • Bedrijfstemperatuurbereik: -40 °C tot +105 °C
  • 5% tot 90% relatieve vochtigheid (niet-condenserend)
  • 6,5 mm x 6,5 mm x 1,2 mm LGA-56 pakket; <0,1 g
  • Machinemontage
  • Certificeringen: Europa (ETSI RED); VS (FCC/CFR 47 deel 15 vergunningvrije modulaire zendergoedkeuring); Canada (IC RSS); Japan (MIC); Taiwan (NCC); Zuid-Korea (KCC); Australië/Nieuw-Zeeland (ACMA); Brazilië (Anatel); Zuid-Afrika (ICASA)
  • Gezondheid en veiligheid: EN 62479, EN 62368-1, IEC 62368-1
  • Open CPU
    • Ontwikkelomgeving: Nordic SDK (inclusief Bluetooth Mesh HomeKit, AirFuel, IoT, Thread, Zigbee)
    • Bluetooth
      • GATT-server en -cliënt
      • Bakens
      • 2 Mbit/s modulatie
      • 1 Mbit/s modulatie
      • 500 Kbit/s modulatie langeafstandsfunctionaliteit
      • 125 Kbit/s modulatie langeafstandsfunctionaliteit
      • Reclame-uitbreidingen
    • Hardware-interfaces (niet allemaal tegelijk)
      • 2x UART
      • 4x SPI
      • 33x GPIO-pinnen
      • 8x ADC-kanalen
      • 1x USB
      • 2x I2C
      • 1x I2S
      • 4x PWM
      • 1x QDEC
    • Beveiliging
      • Gereed voor veilig opstarten
      • Veilig en eenvoudig koppelen
      • 128-bits AES-codering
          • Beveiligde verbindingen met Bluetooth low energy
