Biosensor werkt met microgolven

9 juli 2015, 00:01
Biosensor werkt met microgolven
Biosensor werkt met microgolven

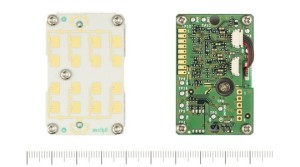

Sharp Corporation introduceert een biosensor-module voor het op afstand detecteren van  biologische functies zoals hartslag en ademhaling. Omdat de sensor deze signalen ook achter obstakels zoals deuren en muren kan detecteren wordt minder inbreuk gemaakt op de privacy van de persoon die wordt gemonitord. De module is bedoeld voor toepassing in apparatuur van OEM’s (Original Equipment Manufacturers).

De DC6M4JN3000 zendt microgolven uit in de richting van de persoon die moet worden gemonitord. De door het oppervlak gereflecteerde golven variëren in het ritme van de hartslag en de ademhaling. De module bevat een bedrijfseigen signaalverwerkings-schakeling die deze variaties omzet in bruikbare data. Vervolgens bepaalt een algoritme hieruit de biometrische waarden.
Op een afstand van ongeveer drie meter kan de hartslag door de DC6M4JN3000 met een foutmarge van ±10% worden bepaald.
Technische eigenschappen:
- Richtingsgevoeligheid azimuth: 25°, elevatie: 20°
- Voedingsspanning 3,2 tot 3,6 V
- Stroomverbruik typ. 100 mA
- Uitgangsfrequentie tussen 24,05 en 24,25 GHz
- Afmetingen HF-module (inclusief antenne): 31,0 x 47,5 x 16,0 mm
- Afmetingen signaalprocessor: 30,0 x 46,5 x 5,0 mm
- Bedrijfstemperatuur -20 tot +50 °C
