Configureerbare spanningsregelaar met 2, 3 of 4 uitgangen

12 januari 2015, 23:00
Configureerbare spanningsregelaar met 2, 3 of 4 uitgangen
Configureerbare spanningsregelaar met 2, 3 of 4 uitgangen

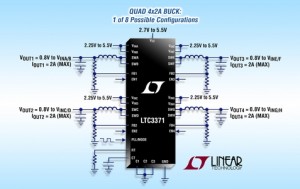

Linear Technology introduceert een spanningsregelaar voor systemen die verschillende laagspanningsvoedingen vereisen. De regelaar bevat vier buck-converters met aparte voedingsingangen (2,25 V tot 5,5 V), en acht vermogenstrappen die ieder 1 A kunnen leveren. De vermogenstrappen kunnen flexibel over de converters worden verdeeld zodat er 2, 3 of 4 uitgangskanalen ontstaan. De nieuwe spanningsregelaar (LTC3371) is volgens de fabrikant zeer geschikt voor toepassing in meerkanaals voedingssystemen voor onder andere de auto- en telecommunicatie-industrie.

Technische eigenschappen:
- 8 vermogenstrappen van 1 A, configureerbaar als 2, 3 of vier uitgangskanalen;
- 8 unieke uitgangsconfiguraties ( 1A tot 4A per kanaal);
- Aparte voedingsingang per buck-converter;
- Lage ruststroom van 15 µA (alle kanalen inactief);
- Enable-pennen met nauwkeurige drempelspanning voor autonome sequencing;
- PLL-synchronisatie of programmeerbare frequentie-instelling tussen 1 en 3 MHz;
- Temperatuurbewaking;
- Watchdog-timer;
- Aparte /RST-pennen die aangeven wanneer iedere buck-converter actief is.

De LTC3371 wordt geleverd in een 38-pens QFN- of TSSOP-behuizing met afmetingen van 5 x 7 mm.
