Dubbele 50 mA LED-driver voor 2 x 10 LED's

22 oktober 2015, 00:01
Dubbele 50 mA LED-driver voor 2 x 10 LED's
Dubbele 50 mA LED-driver voor 2 x 10 LED's

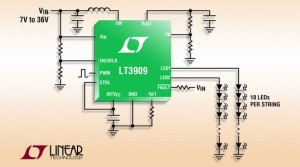

Linear Technology introduceert de LT3909, een constante-stroom LED-driver die 2 x 10 LED’s kan aansturen. Doordat de stromen in de twee LED-reeksen minder dan ±1,8% van elkaar afwijken treden geen helderheidsverschillen op. De vaste schakelfrequentie van 2 MHz vermindert HF-storing op ‘kritische’ frequenties.

De nieuwe LED-driver heeft een groot ingangsspanningsbereik van 2,9 V tot 40 V waardoor deze zowel geschikt is voor toepassing in eenvoudige Lithium-ion-gevoede apparatuur als in industriële apparatuur en bijvoorbeeld dashboards van auto’s. De LT3909 heeft een PWM-dimverhouding van 40.000 op 1. Hiermee kunnen backlights voor instrumentenpanelen worden gerealiseerd die over een groot gebied aan de omgevingsverlichting kunnen worden aangepast. Bij de interne 400 mOhm, 40 V, 1 A schakelaar is een schottkydiode geïntegreerd waardoor een externe diode niet nodig is.

Belangrijkste technische eigenschappen:

- Dubbele 50mA LED-driver (maximaal 36V per LED-serieschakeling);
- Groot ingangsspanningsbereik: 2,9 V tot 40 V;
- PWM-dimverhouding tot 40.000:1;
- ±1,8% LED-stroom-matching (typ. ±0,3%)
- Geïntegreerde schottkydiode;
- Interne 400 mOhm, 40 V, 1 A schakelaar;
- LED-stroom met één weerstand instelbaar voor beide stroombronnen (10mA tot 50mA);
- LED-stroomregeling werkt ook als VIN > VUIT;
- Foutmelding en beveiliging voor open-LED en LED-kortsluiting naar massa;
- Maximum VOUT programmeerbaar (geregeld);
- Interne compensatie, soft-start en thermische regeling;
- Vaste schakelfrequentie van 2 MHz;
- Behuizing: 12-pens DFN (3 x 3 mm) of MSOP-12E.
