Energiezuinige 8-kanaals niveau-omzetter voor industriële sensors

1 januari 2015, 23:00
Energiezuinige 8-kanaals niveau-omzetter voor industriële sensors
Energiezuinige 8-kanaals niveau-omzetter voor industriële sensors

Maxim Integrated introduceert een energiezuinige 8-kanaals niveau-omzetter die de 24 V digitale signalen afkomstig van sensors en schakelaars omzet in 5 V CMOS-compatibele signalen die door microcontrollers kunnen worden verwerkt. Het IC kan worden gebruikt als ingangsinterface voor de digitale ingangsmodule van een PLC (Programmable Logic Controller). Als toepassingsgebieden noemt de fabrikant industriële automatisering, procesautomatisering en automatisering van gebouwen.

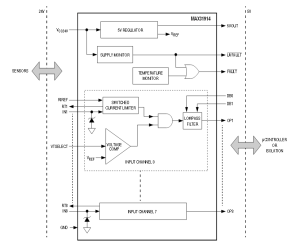

De MAX31915 begrenst de ingangsstroom bij de signaalomzetting zodat de energieopname uit de 24 V voeding minimaal is. Instelbare laagdoorlaatfilters zorgen voor een flexibele antidender-voorziening en filtering van de sensorsignalen. De ingebouwde 5 V regelaar kan worden gebruikt voor de voeding van externe optocouplers of  digitale isolators. De chip kan aan de veld-kant worden gevoed met 24 V, 12 V of 5 V. Als alternatief kan een 5 V voeding aan de logica-kant worden gebruikt. Het IC beschikt over een ingebouwde temperatuurbewaking en een monitor-schakeling voor de veld-voedingsspanning.

De MAX31915 wordt geleverd in een 28-pens TSSOP-behuizing.
