LTC4380: Geïntegreerde overspanningsbeveiliging
LTC4380: Geïntegreerde overspanningsbeveiliging
Gevoelige elektronica moet onder ruwe omstandigheden meestal worden beschermd tegen spanningspieken. Normaal gesproken worden daarvoor combinaties van spoelen, condensatoren, weerstanden en onderdrukkingsdioden ingezet. Met de LTC 4380 gaat het een stuk eenvoudiger: Een IC bestuurt een snelle power-MOSFET ter beveiliging. Het IC neemt maar weinig plaats in en het trekt een kleine ruststroom.

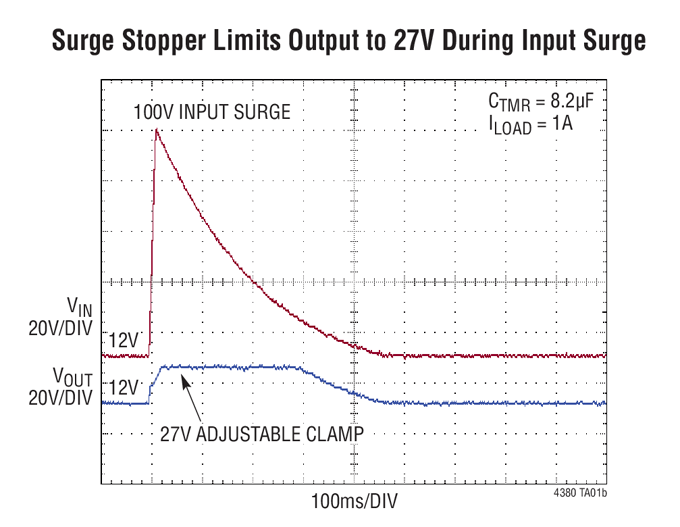

De LTC 4380 is een IC dat schadelijke spanningspieken tegenhoudt door een externe power-MOSFET aan te sturen. Er is keuze tussen twee vaste schakeldrempels: voor 12V- en voor 24V-systemen. Het IC is dus bijzonder geschikt voor het beschermen van gevoelige elektronica in bijvoorbeeld de boordnetten van motorvoertuigen. Het neemt maar weinig ruimte in. Er is een interne spanningsvermenigvuldiging ingebouwd om het aansturen van de MOSFET in de positieve voedingslijn mogelijk te maken. Het IC herkent en blokkeert niet alleen overspanningen: het kan ook te grote stromen en te lage spanningen detecteren.Transienten

Technische gegevens:

• Laag stroomverbruik: 8 μA
• Maximale spanningspiek alleen begrensd door eigenschappen van de MOSFET
• Voedingsspanningsbereik: 4...72 V
• Bescherming tegen te grote stromen
• Gate-clamp-spanning vrij te kiezen tussen 31,5 V en 50 V
• Beveiliging tegen negatieve spanningen van maximaal -60 V
• Instelbare inschakeldrempel
• Instelbare fout-timer
• Stuurt externe N-kanaal-MOSFET aan
• Behuizing 10-pol. DFN (3 × 3mm) en MSOP
