Kleinste dubbele 3-A-voeding

25 januari 2015, 23:00
Kleinste dubbele 3-A-voeding
Kleinste dubbele 3-A-voeding

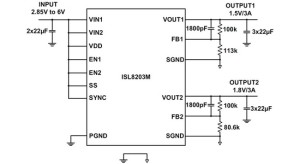

Intersil introduceert een IC met afmetingen van slechts 9 x 6,5 mm dat vrijwel alle functies (inclusief de uitgangstrappen) bevat om een dubbele voeding te bouwen met een uitgangsspaning tussen 0,8 V en 5 V en een uitgangsstroom per kanaal van 3 A. De uitgangen van de nieuwe chip (ISL8203M) kunnen ook worden gecombineerd voor een maximale uitgangsstroom van 6 A.

De ISL8203M is een geïntegreerde step-down-convertermodule die is geoptimaliseerd voor lage uitgangsspanningen tot een minimum van 0,8 V. De ingangsspaning mag liggen tussen 2,85 V en 6 V. Om de EMI en ingangs-RMS-stroom te reduceren worden de twee kanalen  180° uit fase geklokt. De chip heeft onafhankelijke ‘power-good’-signalen voor beide kanalen en ontlaadt de uitgangscondensator bij uitschakelen. Andere kenmerken zijn: interne digitale soft-start, enable-ingang voor in volgorde te schakelen voedingen, en beveiligingen voor te grote stroom en te hoge temperatuur. Het IC bevat een PWM-controller, synchroon schakelende MOSFET’s, spoelen en andere componenten die zorgen voor een maximaal rendement (tot 95%) en een gering aantal benodigde externe onderdelen.

De ISL8203M wordt geleverd in een compacte QFN-behuizing met thermisch geleidende pads.
