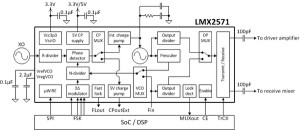

Texas instruments introduceert de LMX2571, een HF-synthesizer op basis van een fractionele-N-delta-sigma-PLL met laag energieverbruik. De interne spanningsgestuurde oscillator (VCO) heeft twee uitgangsdelers en –buffers en wekt frequenties op tot 5.376 GHz. Hierdoor is aan de uitgang een continu afstembare frequentie van 10 MHz tot 1.344 MHz beschikbaar.

Een 5-V-ladingspomp en een uitgangsdeler zorgen ervoor dat de synthesizer ook met een externe VCO kan werken. Het IC beschikt over een nieuw soort programmeerbare vermenigvuldiger om het ontstaan van stoorsignalen tegen te gaan. De uitgang is voorzien van een omschakelaar die bij FDD-radiocommunicatie (Frequency-Division Duplexing) als zend/ontvangschakelaar kan worden gebruikt. Beide uitgangen kunnen ook tegelijkertijd worden ingeschakeld waardoor er twee uitgangssignalen ter beschikking staan.
De LMX2571 ondersteunt directe digitale FSK-modulatie. Deze functie is softwarematig of via stuurpennen in te stellen. Andere functies zijn discrete-level-FSK, pulse-shaping-FSK en analoge frequentiemodulatie. Door een speciale fast-lock-techniek kan de synthesizer binnen  1,5 ms op een andere frequentie worden ingesteld. Dit laatste geldt ook bij gebruik van een externe VCO in combinatie met een smalbandig terugkoppelfilter.

Technische eigenschappen:
• Frequentiebereik 10...1.344 MHz
• Geringe faseruis en stoorsignalen:
   –123 dBc/Hz @ 12,5 kHz offset @ 480 MHz
   –145 dBc/Hz @ 1 MHz offset @ 480 MHz
   Genormaliseerd PLL-ruisniveau –231 dBc/Hz
   Stoorsignaalniveau < –75 dBc/Hz
• FastLock voor snelle frequentie-instelling
• Geïntegreerde 5-V-ladingspomp + deler voor externe VCO
• 2, 4, 8 of willekeurig instelbare niveaus voor DD-FSK-Modulatie
• Een TX/RX-poort of twee uitgangen
• Aansluitingen voor kristal en externe referentieklok
• Laag stroomverbruik:
   39 mA als synthesizer met interne VCO
   9 mA als PLL met externe VCO
• 24-bits-fractionele-N-delta-sigma-modulator

De LMX2571 wordt geleverd in een QNF-behuizing met afmetingen van 6 x 6 mm.
