Miniatuur spanningsregelaars met zeer hoog rendement
Miniatuur spanningsregelaars met zeer hoog rendement
De nieuwe serie MSR7810WUP schakelende spanningsregelaars van MicroPower Direct vormt een directe pen-compatibele vervanger voor de populaire analoge LM78XX-spanningsstabilisators, met als grote voordeel dat deze modules een extreem hoog rendement bieden tot wel 96% zonder dat er een koellichaam nodig is.

Er zijn vier verschillende typen verkrijgbaar, met vaste uitgangsspanningen van 3,3, 5, 12, en 15 Vdc (MSR7810-033WUP, -05WUP, -12 WUP en -15WUP). De ingangsspanning mag maximaal 36 V bedragen en de maximale uitgangsstroom ligt op 1 A. Bijzonder is de mogelijkheid bij de typen 05-WUP, -12WUP en -15WUP om een negatieve uitgangsspanning uit de positieve ingangsspanning te genereren door simpelweg twee aansluitpennen te verwisselen. Bij die toepassing kan dus een spanning van -5, -12 of -15 V worden geleverd bij een maximale uitgangsstroom van resp. 500, 300 en 300 mA.

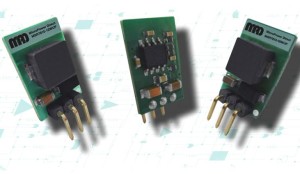

De MSR7810WUP-regelaars worden geleverd als opgebouwde print zonder behuizing, met afmetingen van 17,5 x 11,5 x 7,5 mm (excl. aansluitpennen). De modules zijn geschikt voor werktemperaturen van -40 °C tot 85 °C. Alle typen zijn goedgekeurd volgens EN 60950 en zijn bestand tegen continue kortsluiting. De MTBF van de regelaars is groter dan 2,0 Mh (volgens MIL HDBK 217F).
