Nieuwe Toshiba-powertransistoren voor audioversterkers
Nieuwe Toshiba-powertransistoren voor audioversterkers

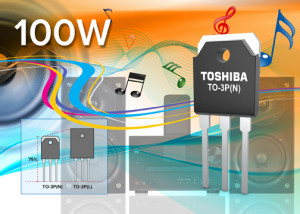

Toshiba Electronics Europe heeft een set nieuwe, kleinere bipolaire transistoren voor gebruik in de uitgangstrappen van eindversterkers voor high definition audiosystemen voorgesteld. De nieuwe 2SA1943N en 2SC5200N bieden dezelfde hoogstaande geluidskwaliteit als we gewend zijn van de befaamde combinatie 2SA1943/2SC5200, maar nu in een kleiner formaat. De nieuwe transistoren zijn ondergebracht in een TO-3P (N) behuizing die maar drie kwart van de breedte en lengte heeft (15,9x40,5x4,8 mm) ten opzichte van de TO-3P (L) behuizing die bij de voorgangers is toegepast. Dit geeft audio-ontwerpers een grotere flexibiliteit bij het ontwikkelen van een eindversterker, terwijl het totale vermogen dat de transistoren kunnen verwerken gelijk is gebleven, namelijk 150 W.

De 2SA1943N is geschikt voor een maximale collector-emitterspanning (VCEO) van -230 V en een continue collectorstroom (IC) van -15 A, terwijl de 2SC5200N een maximale VCEO van 230 V en een IC van 15 A aan kan. De 2SA1943N heeft een minimale DC-versterking (hFE) van 80 bij -5 V/-1 A en 35 bij -5 V/-7 A), de 2SC5200N heeft een identieke hFE van 80 bij 5 V/1 A en 35 bij 5 V/7 A. Een groot voordeel van deze transistoren is de hoge lineariteit van hFE en VBE. Het frequentiebereik (ft) bedraagt 30 MHz.
